1、锚杆质量无损检测在煤矿工程中的需求
《煤矿井巷工程施工规范》（gbj 213—07）
8.3.2 锚杆支护，应符合下列规定：1 锚杆的孔深和孔径应与锚杆类型、长度、直径相匹配，在作业规程中应明确规定；
8.3.3 预应力锚索支护，应符合下列规定：1 锚索孔的孔深、孔径和方向应符合设计规定；3 锚索的张拉力值必须符合设计规定；
《煤矿井巷工程质量验收规范》(gb50213-2010 )
9.1.1 锚杆的杆体及配件的材质、品种、规格、强度、结构必须符合设计要求。
9.1.4 锚杆的拉拔力最低值不得小于设计值的90%。
9.2.1 预应力锚杆、锚索的材质、规格、承受力必须符合设计要求。
9.2.4 预应力锚杆、锚索安装的有效深度不应小于设计值的95%。
9.2.5预应力锚杆、锚索锁定后的预应力值不应小于设计值的90%。检验方法：现场实测，或抽样施工检查记录。
二、应用领域
1.煤矿锚杆锚索长度、注浆密实度和锚固缺陷的无损检测；
2. 煤矿锚杆锚索极限锚固力检测；
3. 煤矿钻孔深度无损检测；
三、主要特点
1．防爆型式：矿用本质安全型（ma标识），防爆标志“exibi mb”；
2．钻孔深度和锚杆锚索长度均可检测，一机多用，性价比高；
3．仪器具有两通道并行采集功能，应用范围广，功能强大；
4．仪器采用24位500khz的模数转换单元，具有超强的微弱信号检测能力和检测精度；
5．主机采用dc6v供电，功耗低；内置高能镍氢电池，一次充电可连续工作10小时；
6．主机内软件系统为嵌入式操作系统，中文界面，美观大方，简单高效；
7．激发装置可用小锤或超磁致声波震源，灵活方便；
8．主机采用usb2.0数据接口，数据传出简单方便；主机内置8g存储器，采用fat32数据存储格式，可在通用windows操作系统下通过usb2.0接口对实测数据文件直接进行复制粘贴；
四、技术指标

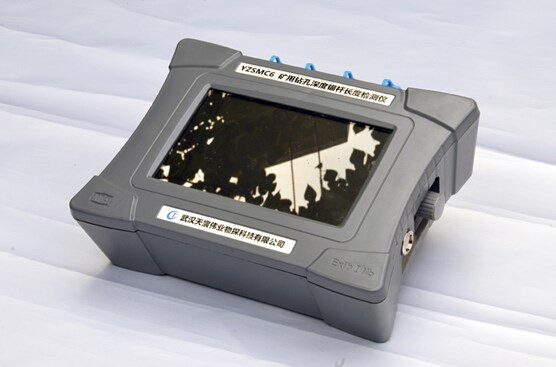

矿用钻孔深度锚杆长度检测仪 | |||
型 号 | yzsmc6 | ||
煤安标志： | 本质安全型 | 防爆标志： | exib i mb |
安标证号： | mfa140096 | 防爆证号： | cccmt14.0100 |
显示方式： | 7寸真彩液晶显示屏，800×600背光可调 | 处理器： | 高性能低功耗嵌入式双核处理器 |
存储器： | 8g tf存储卡 | 操作系统： | linux操作系统 |
采样长度： | 8196 | 采样率： | 2us/5us/10us可选 |
时间分辨率： | 2us | 时间示值误差： | ≤1% |
ad分辨率： | 24位 | 幅值非线性度： | ≤1% |
锚杆长度范围： | ≥20m | 锚索长度范围： | ≥100m |
钻孔深度范围： | ≥200m | 钻孔深度误差： | ≤1%且小于1m |
操控方式： | 光电旋钮 | 供电模式： | 6v8ah镍氢电池（dc5.5v～7.5v）连续工作大于10小时 |
数据接口： | usb2.0接口 | 防护等级： | ip54 |
工作温度： | -10℃～60℃ | 工作湿度： | ≤90%rh |
外型尺寸 | 255mm×192mm×74mm | 质量： | ≤1.8kg |
