分类：地面瞬变电磁法仪器

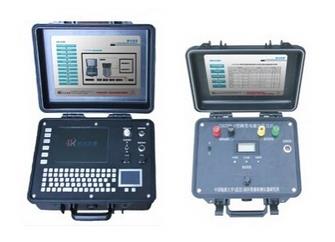

产品名称：cugtem-8瞬变电磁仪（智能深部勘查）
仪器介绍
轻便瞬变电磁仪发射系统：采用轻便电源以实现大电流供电。与单脉冲供电的本质区别在于实现高功率正、负方波供电，并能多次叠加，不用依靠大功率发电机组或大型电池组供电。
采用大电流小线圈工作方式：采用大电流小线圈供电工作方式，融合大电流正、负方波供电的优点，勘探深度可达上千米，特别适合野外施工条件恶劣的地方。野外施工费用和工作效率要比传统大线圈的方法节省60%。
工控机作主控机和windows操作平台：采用低功耗工控机作主控机和windows作操作平台对供电电流、供电脉宽、采样率、及叠加次数等，皆由中文菜单设置；电脑的海量存贮空间为大容量密集采样提供了保证，全天测量的各种数据，皆可存在电脑中。
低功耗、无噪声led显示屏：led显示屏最大特点就是用发光二极管做背光源，具有无噪声、高亮低功耗的特性，避免了老式ccfl显示屏中的高压升压背光板带来的噪声和高功耗，这样可提高野外采集的数据质量，并可增加仪器野外工作的时间。led显示器实时自动显示i（t）、△v(t)、多测道断面，现场反演自动绘出ρτ断面, ρs等值线及地质介面等多种剖面图形。
保愚性与安全性好：接收电路采用最新推出的高性能芯片组装，如a/d转换器选用16位
采样率高：对供电电流与二次场电位值进行全域高密度数据采样，采样率最高可运达1μs，所得海量数据为数字滤波、仼意设置时间道、断电时间影响校正、与异常形态的精细研究等提供了良好基础。
多重的抗干扰技术：对50hz工频干扰信号，进行频率与相位自动跟踪测量与补偿，以消除工频及其谐波分量的干扰，由于进行了频率自动跟踪，摒弃了以往以标准50hz固定周期20ms为采样、补偿时间单元的呆板作法，在工频频率不稳时，也能获得很好的补偿效果。无限次叠加，减小随机干扰。
先进的解释软件系统：集数据采集与处理、一维正反演、2.5维正反演、成果自动输出为一体，可现场出解释成果图。配备专门负责野外解释的老师，用户单位有什么问题我们都可以从仪器硬件、野外方法、成果解释上给予帮助。
应用领域
◆中深部资源探测，探测深度为地下30米到
◆隧道超前探测距离300米。
◆地下多金属矿床、找水、地下电性分层、圈定地下充水溶洞及陡倾角地质构造探测，
◆煤层及煤层采空（塌陷）区、充水区，
◆地热资源、高阻覆盖地区(如碳酸盐岩、火成岩和冻土覆盖地区)的油气田的普查和勘探。
◆隧道探水及追索地质构造
主要特点
◆cugtem-8智能深部资源勘查型瞬变电磁仪（简称cugtem-8瞬变电磁仪），掌握核心技术（专利号：zl 2007 2 0151836.7 zl 2008 2 0005457.1），产品科技领先，
◆作为cugtem-4型深部资源勘查型瞬变电磁仪的智能升级版，性能更加强大。
◆选用军用工控机作为处理平台配以windows pe操作平台，智能、友好化操作。
◆发光二极管做背光源的led显示屏，具有无噪声、高亮低功耗的特性，提高了野外采集的数据质量。
◆采用动态浮点放大的方法，达到信号一键式采集，使仪器操作简化、方便，减少人为因素带来的数据质量不稳定。
◆高强度工程塑料机箱将接收机、信号放大器、供电系统三合为一，使体积减小、重量减轻，便于携带和施工。
◆防水、防尘全金属不锈钢键盘对湿度大、多尘的环境适应性更强，键盘也更加灵敏，对仪器保护更好，使用寿命更长。
◆快捷一键精灵使野外作业变得轻松、简单。
◆独创的过流保护功能：电流通过接收机自动选择匹配，保护电路。
技术指标
cugtem-8发射机技术指标
|
项 目 |
参 数 |
|
发送电流强度 |
|
|
电流脉冲宽度 |
10 ms、 20 ms、 40 ms |
|
电流发射频率 |
75 hz、25 hz、12.5 hz、6.25 hz、1.5625 hz |
|
发射线圈规格 |
|
|
发射电压 |
36 v -57 v |
|
发射波形 |
双极性矩形波 |
|
最大发射功率 |
12 kw |
|
同步方式 |
电缆同步 |
|
关断时间 |
0.5~300μs（随供电电流大小以及发送线圈不同而各异） |
|
尺 寸 |
312㎜×274㎜×136㎜（长×宽×高） |
|
重 量 |
|
|
工作温度 |
|
cugtem-8接收机技术指标
|
项 目 |
参 数 |
|
a/d转换器 |
16bit |
|
动态范围 |
140db |
|
本底噪声 |
≤600nv |
|
最小采样间隔 |
1μs |
|
噪音压制 |
大于100db |
|
通 频 带 |
0～500khz |
|
叠加次数 |
1～9999次 |
|
主控机 |
工控机 |
|
显示屏 |
8.4″彩色液晶显示屏 |
|
操作界面 |
windows |
|
内存 |
|
|
数据存储 |
4gb电子硬盘（可扩展） |
|
存储能力 |
≥30000个测量点 |
|
数据传输 |
usb2.0 |
|
电源 |
内置电池 |
|
连续工作时间 |
8小时以上 |
|
尺 寸 |
403㎜×330㎜×178㎜（长×宽×高） |
|
重 量 |
|
|
工作温度 |
|
l cugtem-8瞬变电磁仪（深部智能勘查）主要配置表
|
部 件 |
名称 |
数量 |
|
主机 |
cugtem-8接收机 |
1台 |
|
cugtem-8发射机 |
1台 | |
|
配件 |
发射机电池箱 |
1个 |
|
软件 |
地面瞬变电磁解释软件 |
1套 |
|
装置* |
|
2根 |
|
|
2根 | |
|
|
4根 | |
|
|
4根 | |
|
|
4根 |
工程案例
●瞬变电磁仪在深部资源找矿中的应用
勘查内容：安徽某地深部资源找矿
装置布置：25*25米发射/接收线圈
图纸说明：在地下800米、900米、1100米发现异常。
●瞬变电磁仪在采空区的探测中的应用
勘查内容：东北地区煤层采空区探测
装置布置：1*1m~5*5m发射/接收线圈
图纸说明：红色部分是高阻采空区的分布。
●瞬变电磁仪在找矿中的应用
勘查内容：云南某地验证已知锡矿
图纸说明：多测道图低阻异常与已知矿体完全吻合，在已知矿体上验证了tem方法效果明显。
●瞬变电磁仪在探测断层构造的应用——
勘查内容：查明山东某地海底岩石
装置布置：中心回线装置，发射线圈边长
图纸说明：不同深度的等深度视电阻率等值线图，图中红线为推断的断层
