一、        仪器简介

ydz50型矿井直流电法属全空间电法勘探，其基本原理与地面电法原理相同。它以岩石的电性差异为基础，在全空间条件下建场，使用全空间电场理论，处理和解释有关矿井水文地质问题。超前探测是研究掘进头前方地层电性变化规律，预测掘进头前方含、导水构造的分布和发育情况的一种井下电法探测新技术。由于采用点源三极装置进行井下数据采集工作，无穷远电极对巷道内测量电极的影响可以忽略不计，故其电场分布可近似为点电源电场。由于供电电极位于巷道中，其电场呈全空间分布，可利用全空间电场理论对数据进行分析解释。



二、        应用领域

矿井水体探测——矿井含水构造（包括陷落柱）、含水层、积水老窑等水体探测；

水文地质勘察——高分辨率电阻率法工程地质勘探；

地质灾害探测——地震前兆和堤坝渗漏探测，如对江河大堤的蚁穴，鼠洞和软弱夹层及裂缝的高分辨率探测；

工程探测——洞体探测、考古工作等；

超前探测——掘进头和巷道边帮前方导、含水构造的超前探测；



三、        主要特点

◆一体化设计：集接收、发射、电源系统为一体；

◆自带dc-dc升压系统，双路发射可选模式，或可外接电源；

◆采用超高分辨率模数转换芯片作为信号采集核心，真有效分辨率高达31位；

◆模拟滤波与数字滤波相结合方式，使得仪器具有采集速度快，抗工频干扰、随机干扰强。

◆采用优越的模拟滤波电路及独创的数字滤波算法，提高了信号采集的信噪比。

◆数字式自电补偿；

◆接地电阻自动检测。

◆采用大容量flash存储器，可通过usb或rs232接口与pc机通信。

◆壳体使用防静电工程塑料外壳、面板接插件具有防潮防尘功能，整机组装采用硅橡胶密封为一整体，防水、防潮。允许在潮湿、煤尘的隧道中使用。

●国家安标产品，符合现代矿山安全要求的矿用设备（防爆证号：2114404    ma证编号：mak110081）



四、        技术指标

项目	参数
接收部分
输入阻抗	>100mω
输入电压范围	-2000mv~+2000mv
测量精度	0.0005mv
自然电位补偿	-1500mv~+1500mv
50hz工频压制	≥80db
发射部分
最大电压	100v
最大电流	150ma
发射波型	正反向双极性
放射时间	1-60s
dc-dc输出电压	50v  100v
dc-dc输出电流	150ma
工作温度	-10℃~50℃





• 品牌 地大华睿

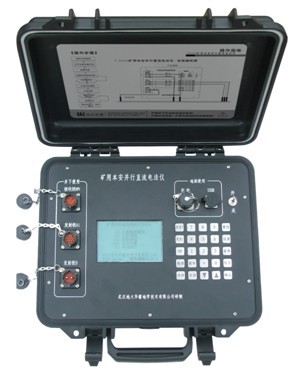

• 型号 ydz50矿用直流电法仪
