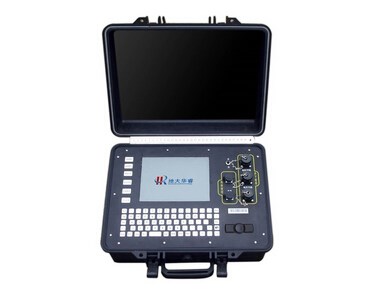

一、 仪器简介
煤矿井下顶、底板和超前探测，有效超前探测距离100m。在地面往下探测矿区构造分布、构造含水性。采空区及废弃的充水小煤窑水的突水水源勘查，煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查。掘进过程中遇到隐伏导水构造勘查，回采过程中遇到工作面内部隐伏的点状导水构造（陷落柱、封闭不良钻孔等）勘查。顶底板采矿扰动诱发的导水破裂带导通勘查
二、 应用领域
煤矿井下顶、底板和超前探测，有效超前探测距离100m
在地面往下探测矿区构造分布、构造含水性
采空区及废弃的充水小煤窑水的突水水源勘查
煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查
掘进过程中遇到隐伏导水构造勘查
回采过程中遇到工作面内部隐伏的点状导水构造（陷落柱、封闭不良钻孔等）勘查
顶底板采矿扰动诱发的导水破裂带导通勘查
三、 主要特点
国家安标产品，符合现代矿山安全要求，集接收、发射于一体的智能、便携式的矿用瞬变电磁仪（防爆证号： http://tempuri.org/tempuri.html2104158 ma证编号：mak100038）
四、 技术指标
|
项 目 |
参 数 |
|
主控机 |
军用级工控机 |
|
a/d转换器 |
16 bit |
|
采样率 |
1 μs、4
μs、16 μs |
|
动态范围 |
140 db |
|
本底噪声 |
1 μv |
|
内存 |
256 mb |
|
硬盘 |
1 gb电子盘（可扩展） |
|
端口 |
usb |
五、 应用案例
工程案例1：
●勘查内容：晋城无烟煤集团有限公司古书院矿 井下瞬变电磁探测151307运输巷顶板正上方方向构造含水区
● 使用仪器：temhz75型矿井用瞬变电磁仪
● 装置布置：1.5m*1.5m米发射/接收线圈、发射电流2.5a
● 图纸说明：本次数据采集沿着晋城无烟煤集团古书院矿151307运输巷顶板正上方方向布置侧线，信号沿着巷道顶板正上方方向进行探测，采用1.5m*1.5m的线圈，发射电流2.5a，每10米一个测点，合计18个侧点，测量距离为170米。从下图可以看出，该剖面图一共有一个低阻异常区域，面积相对较大，上下联通性好，推断为顶板含水层岩层不良地质体（断层、大裂隙、破碎带等）造成的富水区域。后经矿方打钻后验证资料，情况属实，与物探结果高度吻合。
工程案例2：
● 勘查内容：西山煤电屯兰矿进行28108低位抽放巷 瞬变电磁超前探测预报
● 使用仪器：temhz75矿用本安型瞬变电磁仪
● 装置布置：1.5*1.5米发射/接收线圈
● 图纸说明：28108低位抽放巷 瞬变电磁超前探测-开口点前8米测点,预报范围120米，截止12月21日28108低位抽放巷施工至开口点前8米处，现工作面9#煤1.3米，根据探测资料及周边巷道资料分析，向前120米未发现物探地质异常，现允许掘进100米，到位停止掘进，进行超前探测。
工程案例3：
● 勘查内容：西山煤电屯兰矿进行低位抽采巷 瞬变电磁超前探测
● 使用仪器：temhz75矿用本安型瞬变电磁仪
● 装置布置：1.5*1.5米发射/接收线圈
● 图纸说明：顺层方向，向前100米未发现明显低阻异常区（最低阻值为25ω·m）；向前80—100米处左手帮存在低阻区（最低阻值为6ω·m）。
