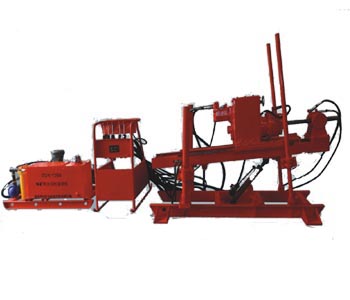

zdy型煤矿用全液压坑道钻机
产品介绍：
该型钻机是结合煤矿现场使用的最新需求和改进意见而设计制造的，主要用于煤矿井下瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔的钻进。
钻机适用于岩石坚固性系数f≤8的各种煤层、岩层。要求巷道或钻场断面大于6.5 m2，高度大于2.3 m，宽度大于2.8 m。
产品特点：
1、它分立柱架和座架两种钻架形式，可根据煤的巷道高低和使用选择不同的钻架。
2、该型钻机在打孔的同时能把网孔导管顶入孔内，为打孔不成形或松软煤层的高瓦斯矿井成功解决了关于瓦斯抽放的关键性难题，所以该型钻机又被称作导管钻机或顶管钻机。
3、该型钻机选用高压密封钻杆和底孔马达，将钻进能力大大提高（避免了钻机扭动钻杆自身重量的强大扭矩力），所以该型钻机又称为底孔马达钻机。
4、该型钻机在配备一台高压水发生器和选用高压密封钻杆就能对透气性低的煤层进行割缝，从而提高瓦斯抽放效率和大大缩短抽放时间。同时，该型钻机采用液压传动机构，具有钻进能力大、速度快、操作简单、工作稳定可靠、移动安装方便等特点。
技术参数：
|
序号 |
项目 |
zdy650 |
zdy750 |
zdy1250 |
|
1 |
最大钻进深度 m |
150 |
150 |
200 |
|
2 |
开孔直径 mm |
87、115 |
87、115 |
115 |
|
3 |
终孔直径 mm |
65、75 |
65、75 |
75 |
|
4 |
输出转矩 n·m |
650 |
750、280 |
1250、600 |
|
5 |
输出转速 r/min |
90 |
95、255 |
80、170 |
|
6 |
给进力 kn |
45 |
40 |
60 |
|
7 |
起拔力 kn |
30 |
30 |
45 |
|
8 |
钻杆直径 mm |
φ42 ；φ50 |
φ42；φ50 |
φ50 |
|
9 |
主轴倾角 （º） |
-90~+90 |
-90~+90 |
-90~+90 |
|
10 |
钻孔方位角（º） |
360 |
360 |
360 |
|
11 |
给进行程 mm |
850 |
850 |
850 |
|
12 |
给进速度m/min |
0~1.5 |
0~1.5 |
0-1.5 |
|
13 |
电动机型号 |
ybk2-160l-4 |
ybk2-180m-4 |
ybk2-180l-4(b35) |
|
14 |
电动机功率 kw |
15 |
18.5 |
22 |
|
15 |
额定电压 v |
380/660 |
380/660 |
660/1140 |
|
16 |
工作介质 |
上稠40＃液压油 |
上稠40＃液压油 |
上稠40＃液压油 |
|
17 |
泵站外形尺寸 mm |
1400×700×695 |
1400×700×695 |
1500×750×734 |
|
18 |
主机外形尺寸mm |
2107×380×355 |
2107×410×460 |
2265×1000×125 |
|
19 |
整机质量 kg |
1200 |
1400 |
1450 |
