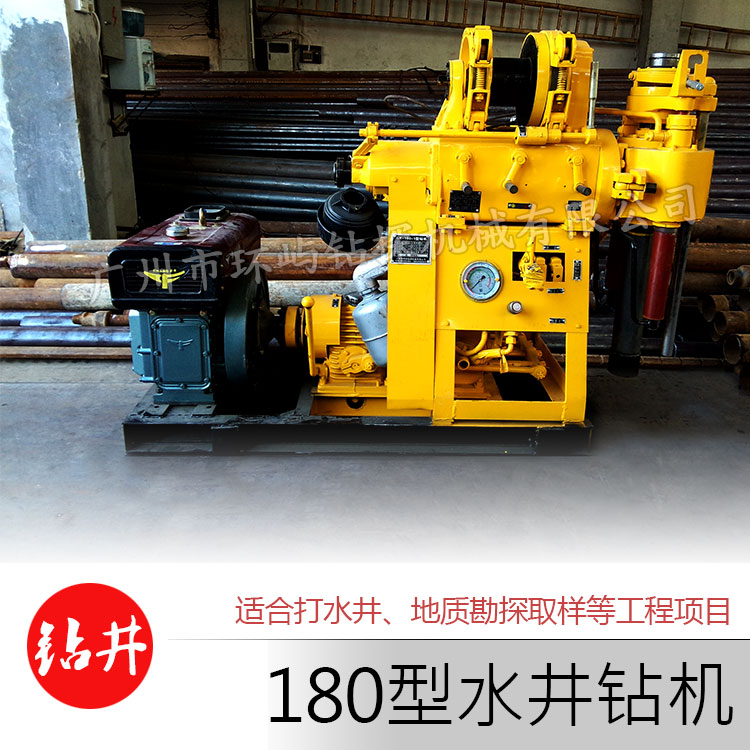

品　　牌： 环屿
型　　号： gk-180
钻孔深度： 180米



一、使用范围

1、适用于普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等钻进工程。

2、可根据地层的不同选用金刚石、合金、钢砂及钢粒等钻头进行钻进。

3、可钻2－9级的砂质粘土及基岩层等。



二、主要特点

1、具有油压自动给进机构，提高钻进效率，减轻工人劳动强度。

2、钻机采用球卡式夹持机构，可实行不停倒杆，操作方便，安全可靠。

3、主动钻杆大，传动扭矩大，不易折断。

4、配有孔底压力表指示压力，便于掌握孔内情况。

5、手柄集中，操作方便，安全可靠。

6、结构紧凑，钻机、水泵及柴油机都安装在同一个底座上，占用场地面积小。

7、重量轻，分解性强，便于搬迁，适合于平原和山区工作。



三、技术规格

1、基本参数
钻进深度	180m	最大开孔直径	150mm
终孔直径	75mm	钻杆直径	42、50mm
钻孔倾角	90～75度	钻机外廓尺寸(长×宽×高)	1570×697×1360(mm)
钻机重量（不包括动力）	500kg
2、回转器
立轴转速（五档 r/min）	140、295、470、790、1010	油缸给进行程	450mm
油缸最大给进力	25kn	油缸最大起重力	35kn
空载时油缸向上最大移动速度	2.5m/min	空载时油缸向上最大移动速度	3.3m/min
最大工作扭矩	0.7kn
3、卷扬机
最大提升能力(单绳)	20kn	卷筒转速(r/min)	36、76、121
卷筒直径	140mm	卷筒圆周线速度二层(m/s)	0.31、0.66、1.05
钢丝绳直径	9.3mm	钢丝绳容量	35m
抱闸直径	252mm	闸带宽度	50mm
4、水泵
类型	卧式单缸双作用	配柴油机额定冲次	120次/min
配电动机额定冲次	100次/min	最大压力	1.5mpa
工作压力	0.7mpa	缸套直径	80mm
活塞行程	100mm
5、油泵
类型	齿轮泵	型号	jt-d310
额定压力	12mpa	最大压力	20mpa
流量	10ml/r	额定转速	2000r/min
6、动力机
柴油机型号	s1100	额定功率	10.3kw
额定转速	2000r/min
电动机型号	y160m-4	额定功率	11kw
额定转速	1460r/min

• 品牌 环屿
• 型号180米
• 钻孔直径200
• 钻孔深度200
• 钻孔角度范围 75~90
• 电动机功率11
• 重量750
