eh-4是美国著名的geometrics公司和emi公司联合研制的双源型电磁/地震系统。仪器设计精巧、坚实，特别适合地面2d、3d连续张量式电导率测量，在技术上率先突破传统单点测量壁垒，走向电磁测量拟地震化、联合2d、3d连续观测和资料解释。
eh4通过发射和接收地面电磁磨来达到电阻率或电导率的测探。连续的测深点阵组成地下二维电阻率剖面，甚至三维立体电阻率成像。
因此问题的关键是地面电磁波与地下电阻率究竟是什么关系？eh4是怎样实现这种地面测量的？
阻抗测量的质量既依赖于高信噪比，又依赖于入射磁场正交分量之间的低相关度。这一点由eh4的发射机及其天线设计来实现。
由于使用了可控发射源，可以实现在数据处理时只采用高振幅讯号区段的数据（robust平均），以便保证数据的可靠性。
无论用哪一种方法求得阻抗，都可以把它们带入原阻抗方程，由磁场测量求出电场的期望值。电场的这个期望值和测量值之间的相关度是计算阻抗的“成功性”的一种度量。采用某个阻抗值的通用准则是，电场测量值和期望值相关度必须大于某一给定的标准，通常是0.8或更高。
通过计算，可以把阻抗张量旋转到任意方向的坐标轴上。如果地质剖面是真正二维的，这种旋转能到达某个角度，使得zxx和zyy变为零，zxy和zyx成为主阻抗元素。然后，由计算这些主阻抗元素得到的视电阻率和相位以使zxx和zyy为最小的角度画出曲线。一旦确定zxy和zyx之中的某个元素反映平行于走向的电场的阻抗，这个角度便能反映地质构造的走向。
这种独特的关系和解析设计，使得eh4不同于一般的电探方法而具有识别实际二维构造的能力。
这是因为eh4确实具备一些其它传统仪器所不具备的特点，总括起来大致有如下几点：
1)自然源，可控源联合接收；
2)独一无二的垂直磁偶极子发射方式，发射天线轻便灵活， 耗电量小，只用12v轻 便汽车电瓶供电；
3)测量时间短，测量精度高，兼备调频接收，操作方便的优点，又具有时间域高分辩率的特点；
4)联合x-y电导率张量剖面解释，对判断二维构造特别有利；
5)频率范围:0.1hz－100khz，勘探深度可达1000m；
6)地震、电法联合测量和解释，是综合勘探最理想的仪器；
7)实时处理，实时显示，资料解释简捷，图象直观。
仪器自96年进入我国以来，短短几个月里就在西北干旱地区找水初见成效，在陕西富平隐伏岩溶区找到700m深部裂隙水，紧跟着又在中蒙边境发现100m深地下水源。尤其是最近，新疆“二水”与保定水文所合作，借助eh－4在罗布泊－－这个世界上最缺水的地方找到深部多层地下水(见附页)；同时石油部物探局五处又利用eh－4在四川峨眉山中找出1200米深的地下热泉。突破寻找深部水资源障碍。
eh4在煤田和金属矿区也同样发挥不同凡响的效果，如正确圈定银川茹萁沟煤层火烧区范围、发现隐伏金矿和银矿等等。
性能指标

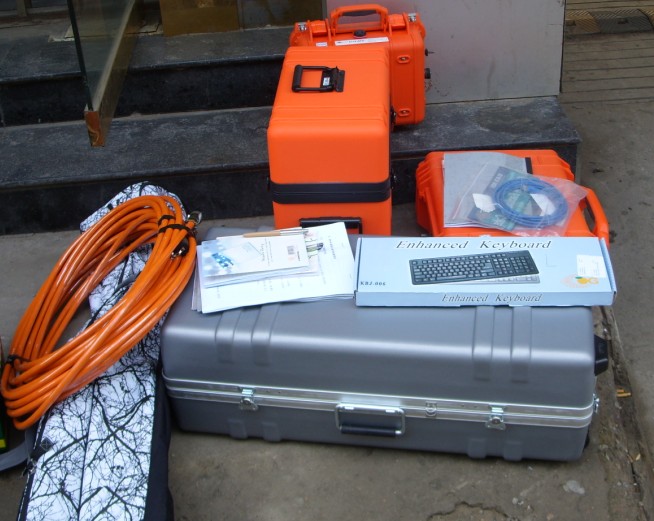

stratagem eh4 电导率成像系统
工作原理： 自然的和人工的磁大地电流张量场
频率范围： 10hz-100khz
发射机： 代垂直天线线圈的txim2型发射机
频率： 500hz-70khz
冲量： 400amp-m2
天线尺寸： 2个4m2的垂直叉线圈
电源： 12v, 60ah电瓶
电极： 4个be-26型带缓冲器的有效高频偶极子以及4个sse不锈钢电极，26m电缆。
磁棒探头： 2个bf-im磁感应棒（10hz-100hz），10m电缆。
模拟终端： 1台afe-eh4模拟讯号调节器，用它将一对电极和一对磁棒的数据传至采集单元。
数据采集单元
道数： 4道（2电，2磁）
内置计算机： ibm兼容80486cpu 8mbram和软盘。
硬盘： 1.2g或更大
模数转换： 18位
数字信号： 处理器：32位浮点
带宽： dc-96khz
显示器： 液晶vga
打印机： 内置4”（11cm）打印机
电源： 12v, 40ah
操作： 工作温度：0-50℃
仪器箱体：便携、坚固、防水
选件： 配置strataviewtm
地震仪做地震勘探：可配12、24或48道
低频mt磁棒： 0.1-10khz
电极： 4个be-50型带缓冲器的有效高频偶极子和50m电缆
大功率天线： 频率范围：300-35khz
冲量： 6000amp-m2
天线尺寸：2个45m2垂直叉线圈
主要特点
岩土电导率分层
地下水探测
基岩埋深调查
煤田高分辨率电探
金属矿详查和普查
环境调查
咸、淡水分界面划分
勘探深度1000米
是目前浅层油气、煤田、矿产、地下水、冻土层、山区工程、矿井工程勘探及amt静校的最佳电磁仪器。
