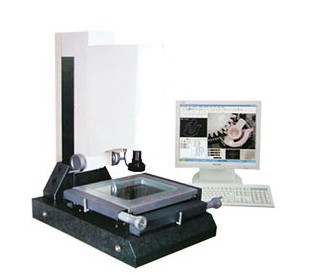

影像测量仪型号

mst-1510

mst-2010

mst-2515

mst-3020

mst-4030

工作台

金属台面尺寸(mm)

354×228

404×228

450×280

510×290

606×466

玻璃台面尺寸(mm)

210×160

260×160

306×196

360×260

450×350

运动行程(mm)

150×100

200×100

250×150

300×200

400×300

仪器重量(kg)

100

110

120

200

240

外形尺寸(mm)

600×550×920

600×550×920

680×600×1020

780×670×1070

960×750×1100

z轴升降行程

150mm

工作距离

108mm

x、y、z数显解析度

1μm

x、y坐标示值误差

≤(3+l/200)μm

影像系统

摄像机：彩色1/3" ccd
变焦物镜倍率：0.7~4.5x
视频总倍率：30x~230x
物方视场：7~1.1mm 表面光源与透射光源均使用led，亮度可调节

电源

ac180~260v 50hz

测量功能

mclns自动测量软件，可自动寻边、去毛刺，可测贴、线、圆、圆心距、摆正等
