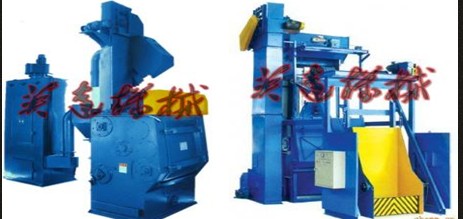

q3210自动上缷料履带式抛丸机主要由抛丸室、门升降机、抛丸器总成、螺旋输送机、提升机、分离器、供丸系统、维修平台、集尘器、履带传动系统等组成。

1.1清理室

室体由钢板、型材焊接而成，内部可能受到弹丸抛打的部位，衬有高铬耐磨护板。室体两侧及后壁设有检修门，用来检查、调整和更换履带。

 1.2履带传动系统

 整条履带由特种耐磨橡胶原料加工而成，左右端盘上装有特种耐磨护板。履带由一台摆线针轮减速机直接驱动。

 1.3端盘

 两只端盘是采用合金铸铁经加工制成，盘内侧装有耐磨护板，安装在室壁上的轴承座已经密封，并注满了油脂以支承端盘。

 1.4门装置

门靠卷扬机构，运行平稳可靠。门内壁衬有可更换的耐磨橡胶护板，门下边的滚轮沿着固定轨道平稳移动。门的周边设有迷宫式密封装置，

以防止弹丸外溢，还可防止门与密封装置之间因弹丸而引起堵塞，门内侧上的挡板可防止工件在门与履带之间堆积。
