⒈  功能与特点

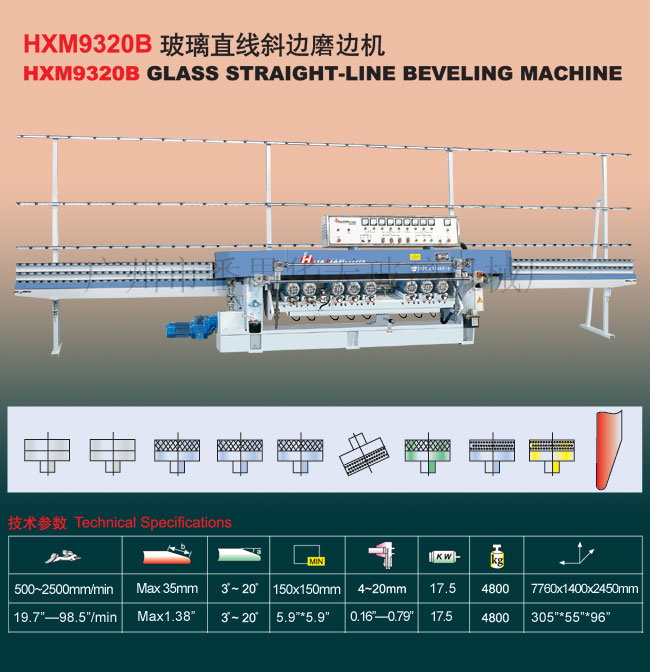

hxm9320b 玻璃直线斜边磨边机是玻璃深加工设备中最常用的机器设备，是玻璃直线磨边机系列产品之一。其适用于不同尺寸和厚度平板玻璃直线斜边的磨削加工，内设置了二轮粗磨、四轮精磨、二轮气动抛光磨斜边、一轮精磨底边，整个斜边及底边的粗磨、精磨、抛光均一次加工而成；机器传动采用无级变速电机调速，在核定范围内可任意无级调节加工速度，其传动调节范围大、变速平稳；机器操作十分简便，磨削质量好、加工精度高，倍受用户的欢迎。



⒉  机器规格与参数

⑴．机器外尺寸:             （7760 * 1400 * 2500）mm

⑵．加工范围：

◆   磨斜边角度范围：          3°～20°

◆   磨斜边最大宽度：          35 mm

◆   加工玻璃厚度：            4～20 mm

◆   加工玻璃尺寸：（min）:   （120×120） mm

（max）： （3000×3000）mm

⑶．磨削速度：              （600～3000）mm/min

⑷．电压/频率：            （3p）380 v/50 hz

⑸．总功率：                 21 kw

⑹．重量：                   4800  kg

⑺．机器噪音值：            ≤85 db



















⒊  磨头电机与磨轮参数  （供参考）



磨头	磨头电机       型号及规格	磨轮铝     支座规格	磨轮铝托盘      （外径*内孔）	磨轮名称及规格      （外径*内孔）	目数	功能
1	ymh804-2a-2.2kw	ф100	/	金钢轮 ф150*ф22	80#	斜边粗磨
2	ymh804-2a-2.2kw	ф100	/	金钢轮 ф150*ф22	240#	斜边粗磨
3	ymh804-2a-2.2kw	ф100	/	树脂轮 ф150*ф22	3#	斜边精磨
4	ymh804-2a-2.2kw（左牙）	ф100	/	金钢轮 ф175*ф22	180#	底边精磨
5	ymh804-2a-2.2kw	ф100	/	树脂轮 ф150*ф22	4#	斜边精磨
6	ymh804-2a-2.2kw	ф100	/	树脂轮 ф150*ф22	6#	斜边精磨
7	ymh804-4a-1.5kw（左牙）	ф100	ф150 *ф22	羊毛轮ф150*ф107	/	斜边抛光
8	ymh804-4a-1.5kw	ф100	ф150 *ф22	羊毛轮ф150*ф107	/	斜边抛光
9	ymh804-4a-1.5kw	ф100	ф150 *ф22	羊毛轮ф150*ф107	/	斜边抛光
