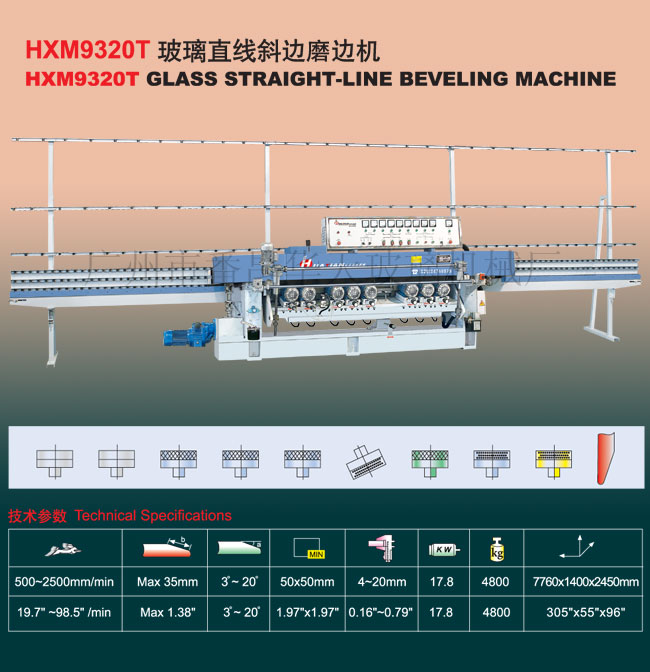

机器简介：
    该机适用于不同尺寸和厚度的平板玻璃直线斜边的磨削，内设置了三轮粗磨、三轮精磨、一轮磨底、二轮气动抛光，无级调速器调整加工速度，使玻璃粗精磨及抛光一次完成，此设备前梁链板可伸缩调节，特别适合加工小型规格的玻璃，是本厂在原有设备上再改良而成的理想产品。



1、磨削速度：500～2500mm／min
2、斜边最大宽度：30mm
3、斜边角度：3°～20°
4、加工玻璃厚度：4～20mm
5、加工玻璃尺寸：max：3000x3000mm；min：30x30mm
6、总功率：17.8kw
7、重量：4800kg
8、外形尺寸：7760（l）x1400（w）x2450（h）mm





hxm9320t直线斜边机特征及优点

（既可磨大片，也可磨小片，加工斜边最大宽度35 mm，加工玻璃最小尺寸为30*30mm）

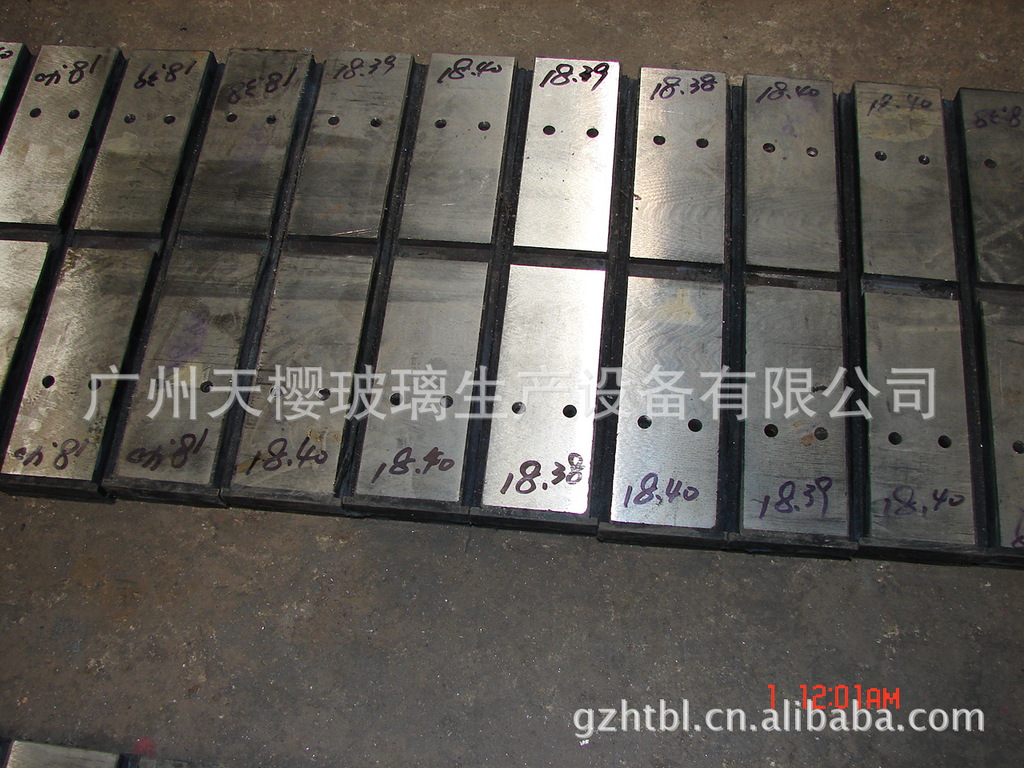

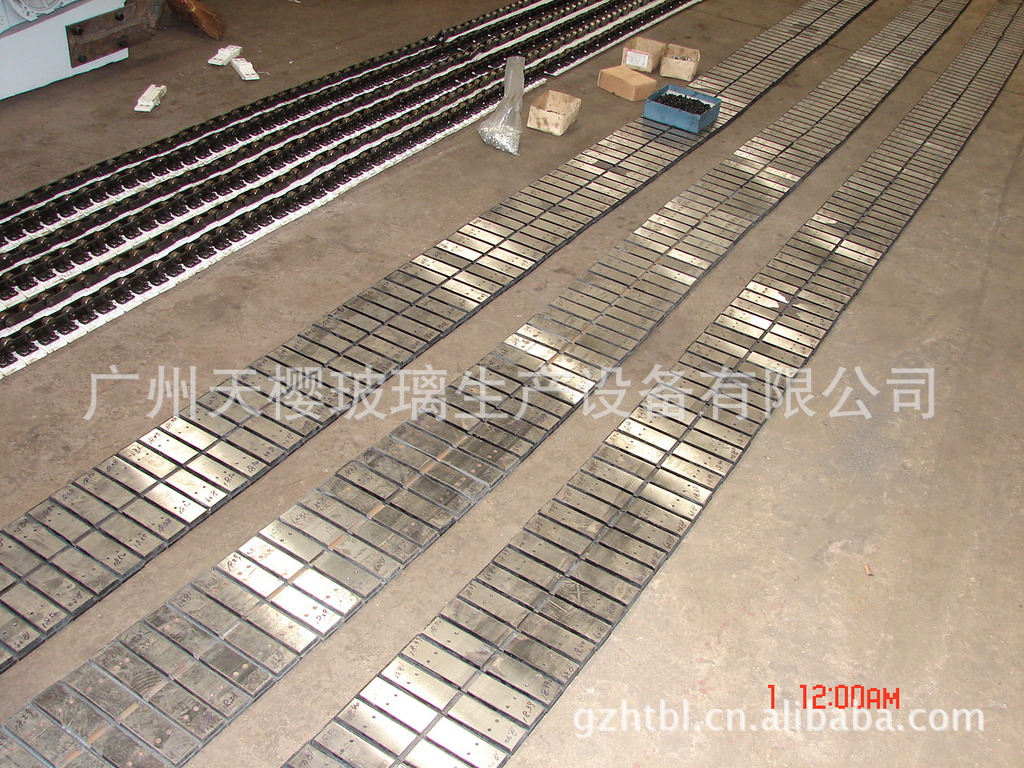

1、 这种斜边机是在hxm9320b的基础上改进过来的，它具备hxm9320b机型的特征及优点；此机前梁链压板分为主板及伸缩压板二部分，伸缩压板可上、下升降调节，专为加工小规格的玻璃而设计制造。机器上每套前链板的伸缩板均采用特殊锰钢锻打加工，热处理调质后，再经过高温压胶、校正等复杂工序制造，加上伸缩链板的压力弹簧及升降导轮等附件，整台机器的前梁链压板成本要增加几千元。



2、 因为此机的前梁链压板可伸缩调节，所以主机前大梁也必须要特殊设计来配合伸缩链板的升降功能，故我们在前大梁上设计安装了一条特殊钢滑条，以控制前梁链板的传动不受升降伸缩的影响。所以其成本比普通机成本增加，再加上伸缩链板要配置一个链板上、下升降调节器才能使用，因此，这种小片机比普通机成本大为增加。



3、因为小片机在加工小规格玻璃时，为保护伸缩压板不会被磨轮伤害，且避免磨轮碰到机器大梁及毛扫压条等，所以必须要把调角梁往下摆（磨边角度增大至14°左右），而当你再加工大规格玻璃时，又要把调角梁往上摆（在4.5°角左右），经常来回摆动，故我们设计了调角梁电动调节，使用既方便又快捷，只是增加了小片机的成本。

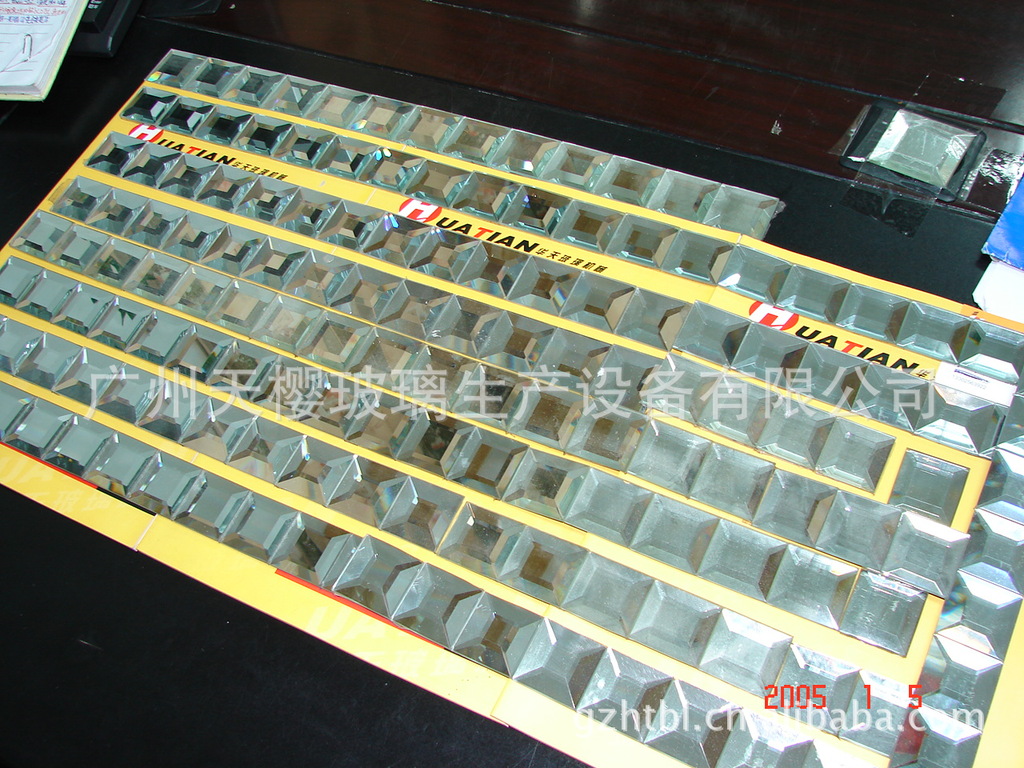

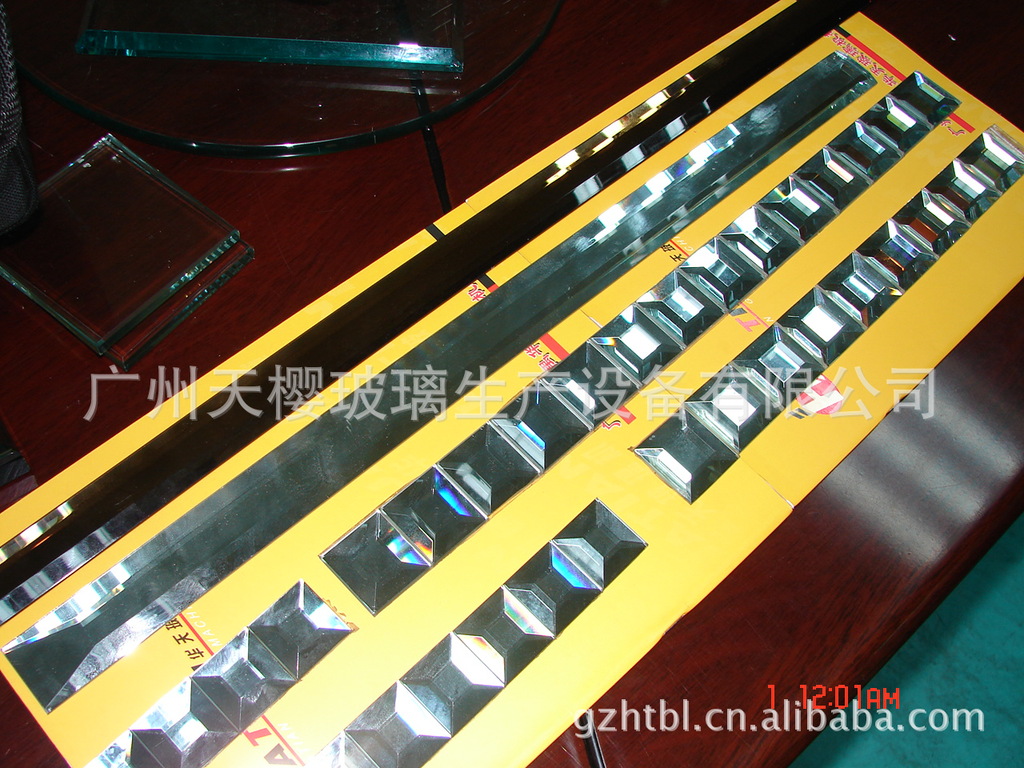

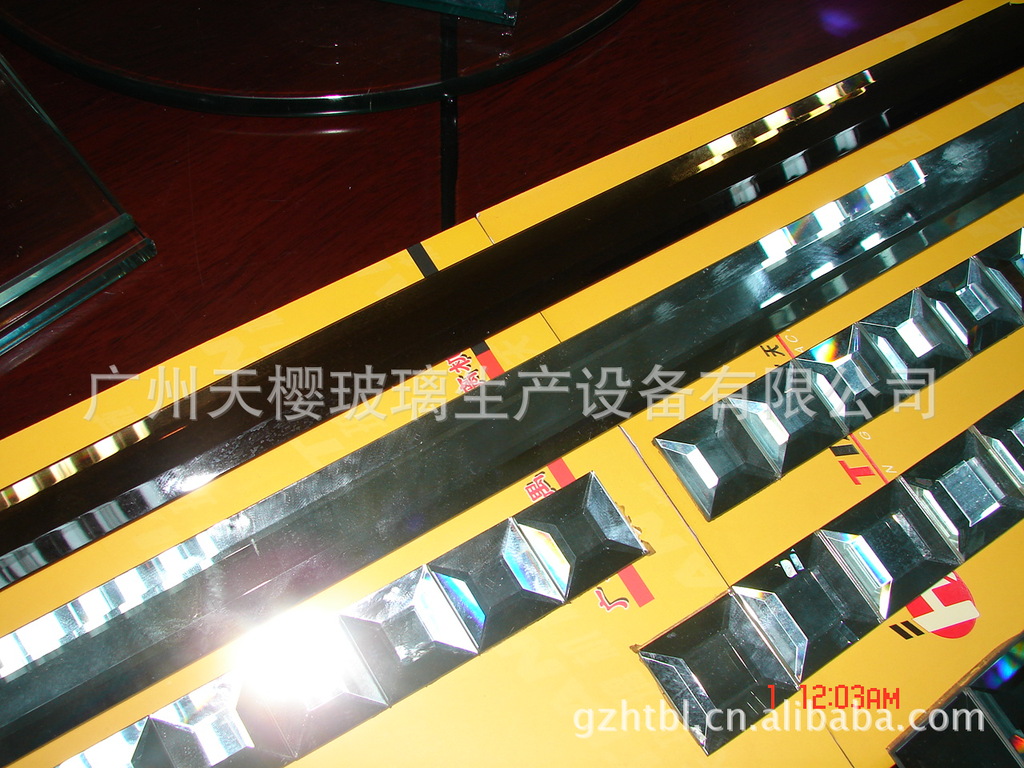

磨边效果图:

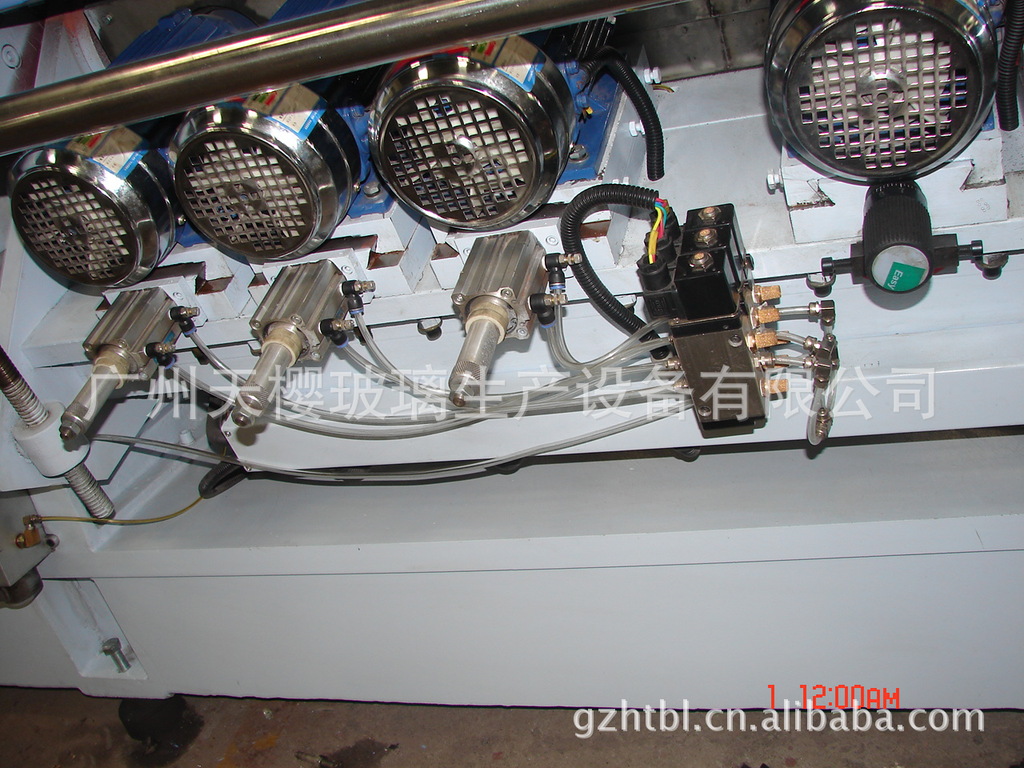

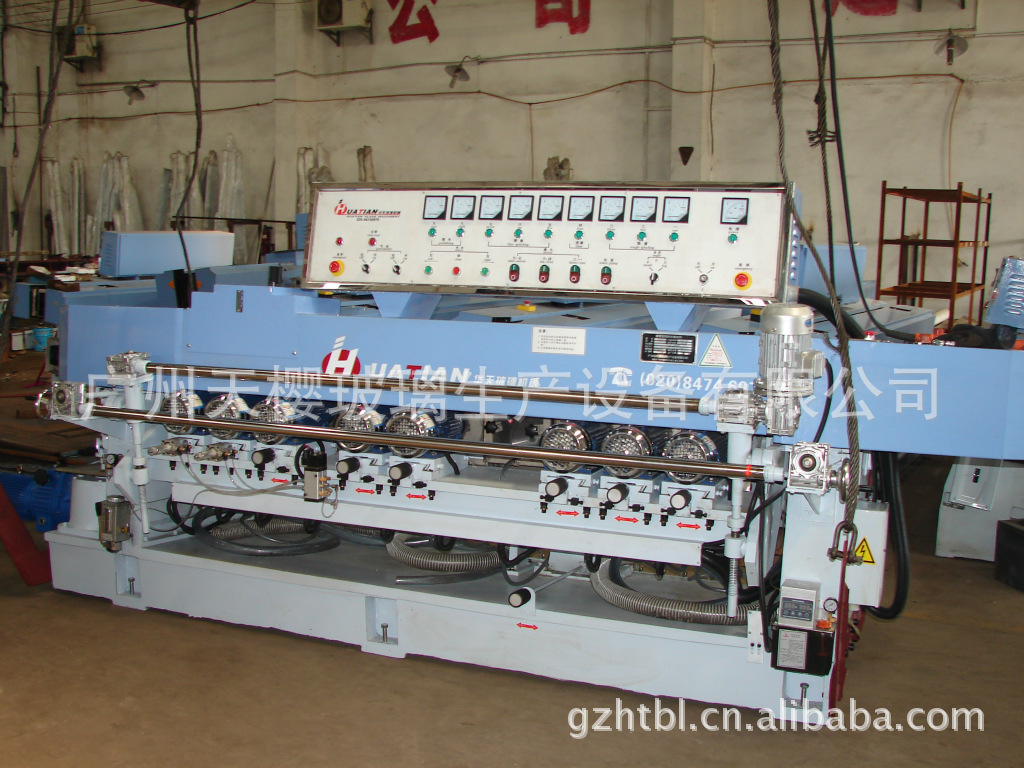

机器图片：
