北京通达鸿盛商贸中心
价格:￥950.00元/台
设备类型：专用设备

型号：

品牌：国产

产地 : 国产

所在区域：

主要参数：

加工能力：

详细地址：查看申请
联系人：查看申请电话：查看申请

详情描述

1、有线电视信号源头信号不好,导致图象有雪花点,不清晰。2、同一路有线线路分配连接多台电视机,信号强度分配不足。3、客厅或房间有线电视信号经过多路分配后,信号严重衰减。4、电脑图文股票信息接收系统用了,可以减少信息误码率和提高接收速度。5、家庭、楼宇、商场、宾馆、招待所等场所均可使用。6、专业器件设计、低噪音、宽频带、适合目前有线,增补频道。

产品描述：

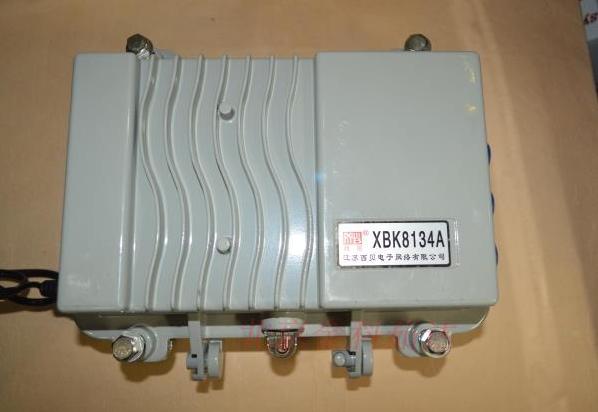

xbk8134al-65野外型双向分配放大器主要用于catv电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的双向干线传输。本产品线路设计成熟先进，工艺结构科学合理，选料讲究，确保了整机优异的性能指标，是构建大，中型有线电视双向传输网络的首选产品。
品质特点：
■ 正向通道采用进口飞利浦、摩托罗拉低噪声推挽放大模块或nec砷化镓放大模块，输出电平高，非线性指标好。反向通道采用飞利浦或摩托罗拉回传专用放大模块。失真小，信噪比高。
■ 插件式双工滤波器，插件式固定（或可调）均衡器，固定（或可调）衰减器，插件式输出分支器，科学合理的在线检测口，使工程调试更方便。
■ 铸铝防水外壳，高可靠性的开关电源，严密的防雷击系统，确保了设备能在野外恶劣环境中长时间连续稳定工作。
原理框图：

订货指南：

技术参数：

项目	单位	技术参数
项目	单位	xbk8124	xbk8128	xbk7124	xbk7128	xbk5127	xbk5130
下行传输通道
频率范围	mhz	47/87~862		47/87~750		47/87~550
标称增益	db	24	28	24	28	27	30
最小满增益	db	≥24	≥28	≥24	≥28	≥27	≥30
标称输入电平	dbμv	72
标称输出电平	dbμv	96	100	96	100	99	102
带内平坦度	db	±0.75					±0.5
噪声系数	db	≤10
反射损耗	db	≥16
载波组合三阶差拍比（c/ctb）	db	≥67	≥63	≥70	≥66	≥70	≥66
载波组合二阶差拍比（c/cso）	db	≥64	≥62	≥66	≥64	≥66	≥64
群时延	ns	≤10(112.25mhz/116.68 mhz)
信号交流声比	%	＜2
增益稳定度	db	-1.0~+1.0
上行传输通道
频率范围	mhz	5~30/65
标称增益	db	12	16		20	24
最小满增益	db	≥12	≥16		≥20	≥24
最大输出电平	dbμv	≥110
带内平坦度	db	±0.75
噪声系数	db	≤12
反射损耗	db	≥16
载波二阶互调比	db	≥52
群时延	ns	≤20（57mhz/59mhz）
信号交流声比	%	＜2
一般特性
特性阻抗	ω	75
供电电压	v	a：ac（135～250） v：b：ac：（35～90） v
耐冲击电压（10/700μs）	kv	>5
功耗	w	20
外型尺寸	mm	260（l）×210（w）×120（h）

电视放大器安装与调试： 1、按设备结构图安装连接好放大器，接通电源，放大器的电源指示灯应正常指示。2、增益调整：过低的输入电平会导致载噪比劣化，过高的输出电平会导致失真加大，通过调整增益钮，使放大器的输出电平在94-102dbμv之间。3、均衡调整：为了补偿有线电视信号通过一定长度电缆的传输后所造成的高低频段电平差45-860mhz高低频段的衰减量相差约4倍，即45mhz频点衰减5db时，860mhz频点则衰减20db），请调整均衡钮，使放大器输出信号高低段平坦。4、放大器的安装位置在条件允许尽量远离电视机（这里距离指放大器到电视线的长度一般在5m以上远）,靠近有线台分支器安装,尽可能保证信号源有较高的信噪比,在衰减不多的位置安装更好图象更清晰。5、如果安装后效果不理想,请检查电源是否接通，接头,分器或分支器是否接触良好。6、信号通过放大后图像出现斜纹干扰，是因为放大器输出电平过大造成信号互调失真，可以逆时针调整增益纽（针对可调放大器），适当降低放大器输出电平使图像清晰。检查用户端信号电平太弱或信号失真过大时，使用放大器后信号虽能增强但图像效果没有明显发生改善，此时应检查入户前端的电视信号源，信号源简单检测方法是在有线台信号分支或分配处接入一台彩色电视机，图像清晰说明信号源没问题，如果图像模糊则表示信号源质量差，可以向广电站反映情况。
