标定链码

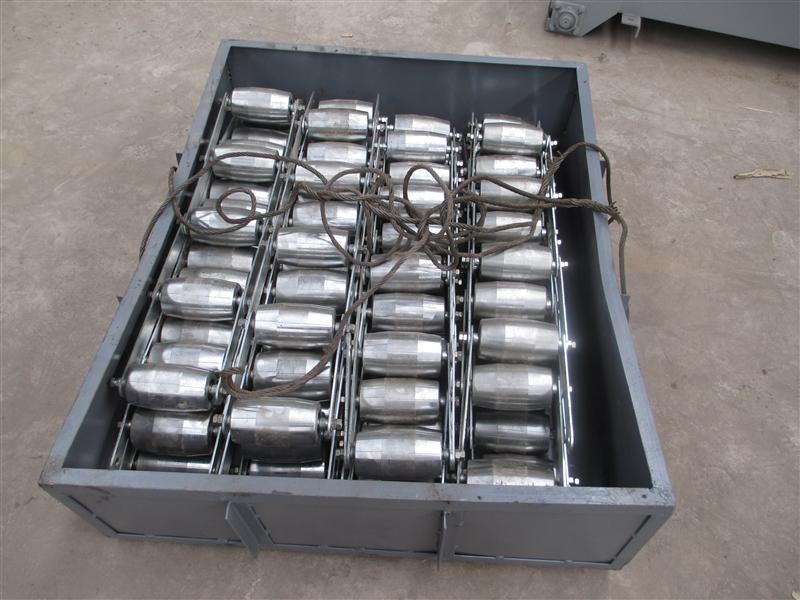

标定链码是由许多个质量相等的长球形链球通过间距200mm的链接板连成一条链码。标定时把链码放在皮带输送带上（电子皮带秤称重区域），链码两端要固定栓住，当皮带输送机启动后链码即在皮带上原地滚轮转动以模拟物料随皮带运转、链球内装有轴承，转动灵活。



链码的选择和使用

1. 链码选用规格的确定

链码规格的选用应根据皮带输送机的有关参数及生产率来确定。为了增加标定的精度和可靠性，一般应选用最大瞬间负荷60%～80%的链码。

链码的选用按以下公式确定:



w=(q/3.6v)r



w     皮带输送机上方每米长度上的最大物料重（kg/m），即选定链码重量

q     最大瞬时流量（皮带输送机上的最大负荷t/h）

v     输送机带速（m/s）

r     电子皮带秤最大瞬时流量的校准比率（ %），此值通常为60%~80%校准



2. 链码的长度选择

链码的长度根据电子皮带秤的称重托辊数及间距确定，一般

假定托辊间距为1200mm

  当称量托辊数为1时，链码长度取3600mm；

当称量托辊数为2时，链码长度取4800mm；

当称量托辊数为3时，链码长度取6000mm；

当称量托辊数为4时，链码长度取7200mm；

注：根据称重托辊间距的不同，链码选择的长度也不一样。具体选择标准可根据现场工况，向我公司技术咨询师联系。
