电子皮带秤承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式4种。
　　电子皮带秤，由秤架，测速传感器，高精度测重传感器，电子皮带秤控制显示仪表等组成，能对固体物料进行连续动态计量。
　　电子皮带秤称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。
电子皮带秤的技术参数
　　电子皮带秤主要技术参数：
　　皮带秤精度：± 1%—± 0.125%
　　称量范围：0～8000t/h
　　皮带宽度：500~2400mm
　　皮带速度：0~4m/s
　　远传传输：1000m
　　皮带输送机倾角：0～18°
　　工作条件和安装条件：
　　环境温度： 机械：-20℃～+50℃ 仪表： 0℃～40℃
电源电压： 220v（+10﹪、-15﹪） 50hz±2﹪


　　


1、ics-20系列皮带秤
徐州基石ics-20系列皮带秤，动态累计误差小于±0.5%，用于一般工厂皮带输送机称重，以及对破碎机、球磨机、筛分机或其他过程精确的控制给料量。也可用于监测生产量、控制产品装载及监测产品库存量。
ics-20系列皮带秤主要由三部分组成：ics-20型杠杆式称重桥架、60-12c型测速传感器、js2001型积算器或ma2101型积算器。

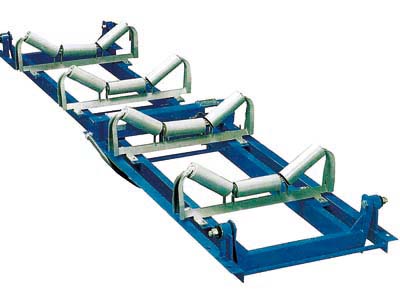

2、ics-20型称重桥架
3、称重桥架
4、称重传感器



1、ics-30系列皮带秤
徐州基石ics-30系列皮带秤，动态累计误差小于±1.0%，用于以经济和安装容易为主要目的使用现场。ics-30系列皮带秤为一整体单元结构，用于要求不高或廉价的物料称重。对过程控制或产量监控提供时流量及累计量。
ics-30系列皮带秤主要由三部分组成：ics-30型全悬浮式单托辊称重桥架，60-12c型测速传感器，js2000型积算器。
2、ics-30型称重桥架
3、测速传感器


1、ics-17系列皮带秤
徐州基石ics-17系列皮带秤，动态累计误差小于±0.25%，用于工厂和过程称重中，监测生产量、控制产品装载及监测产品库存量，为企业现代化管理提供重要的信息。
ics-17系列皮带秤主要由三部分组成：
ics-17型杠杆式称重桥架、60-12c型测速传感器、js2001型积算器或js2101型积算器。
2、ics-17型称重桥架
   其他特点：
   •无运动或磨损部件，维护量极小；
   &

、ics-14系列高精度皮带秤
徐州基石ics-14系列高精度皮带秤，动态累计误差小于±0.125%，为商业结算提供了最佳的计量性能，获得ntep型式认证，以及oiml和eeci级标准的认证。
2、ics-14型称重桥架
3、js2001型积算器

js2001型数字转换器无需周期性调整和标定，不需维护，外壳采用刚制，防水、防尘，符合nema4标准。

• 准确度等级 0.25%
• 皮带倾角 0-18
• 过载能力150
• 环境温度-40-+70
• 环境湿度85
• 电源电压220
• 品牌基石
• 型号 ics
