b520称重显示控制器



主要硬件特点

* 10v驱动电压，可驱动最多 4 个350欧姆的模拟式传感器
* 高精度、高分辨率σ-δ型a/d转换，内部a/d转换速率大于300次/秒

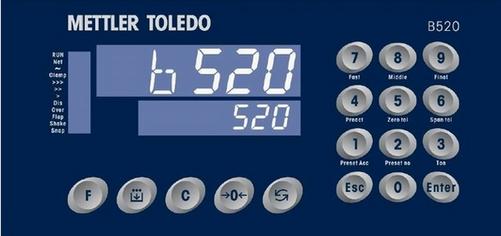

* 2个高亮白色led显示器：可分别显示实际称重值、累计重量及累计次数
等信息
* 17个键盘，包括数字和功能键
* 显示分度为1,000～10,000d可选，分度值：0.001～10可选
* 2个串行口(rs232/rs485，数据格式为连续/命令可选)
* 实时时钟电路，带断电保护
* 带光电隔离的8个输入/12个输出接口
* 全球通用电源，从87vac～264vac
* 全金属结构，前面板防护等级为ip65
* 使用高可靠性和方便现场联线的接插件
* 可随时通过rs-232对内部的软件进行升级或更新
* smt技术，高可靠性及稳定性，通过emc、rfi等方面的测试


主要软件特点

* 高速软件滤波模型，极大的提高包装速度和精度
* 内置多种固定包装模式，无须plc支持可直接驱动继电器完成功能
* 可进行一般的定值包装、带拍打振实包装、散粮秤等功能
* 可存储10种配方，每个配方有 8 位累计重量值和5位累计包数值
* 可预置累计重量值或包数值，数据带断电保护
* modbus 通讯功能，可以和上位机进行数据交互和状态传递
* 自动零跟踪
* 13个时间延时设定功能
* 提前量自动修正功能
* 动态检测功能
* 人性化的操作、设定，简单方便
* traxdsp.防震动滤波技术，可防止由于秤体的振动带来的误差
* 可单独保存调试所用参数及调试参数的恢复

主要指标
1、 负载能力
激励电压：+10v dc，最多可驱动4只350ω的模拟式传感器。
输入信号范围：(3～30)mv。
零点信号范围：(0～30)mv。
2、 电源
电源电压范围：87v～264v (ac)开关电源，频率为48hz～62hz，最大功耗6瓦。
控制器需要良好的接地线。控制器不可与易产生电源噪声的设备共用一个电源。
3 、显示器和键盘
控制器的外壳为铝合金拉伸件，前面板为不绣钢，符合ip65要求。
显示器为2个高亮白色led显示器。键盘为17个薄膜轻触按键。
4、 温度和湿度
使用温度为：-100c～+400c，湿度为10％～95％，不冷凝。
存贮温度为：-400c～+600c，湿度为10％～95％，不冷凝。


安装尺寸
开孔尺寸：158mm x 70mm

外形尺寸：194mm x 94mm x 125mm



• 品牌 梅特勒-托利多
• 型号 b520
