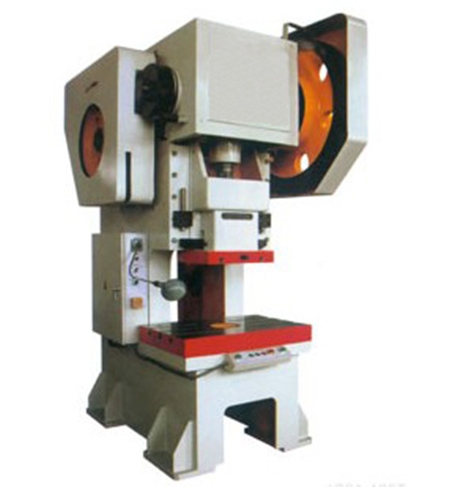

固定台冲床
价格:￥面议
设备类型：机加工

型号： JC21

品牌：国产

产地 : 国产

所在区域：湖南长沙

主要参数：见备注

加工能力：

详细地址：查看申请
联系人：查看申请电话：查看申请

详情描述

用途
● 适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。
● 广泛应用于电器、仪器、车辆、机械、农机、五金等工业领域。
结构
● 钢板焊接机身，强度与刚度更高。
● C型机身，方便装模与较大尺寸材料的加工。
● 曲轴横放，维修方便。
● 刚性转键离合器，结构简单。
● 带式制动器，调整方便。
● 压塌式保险器，超载时可使整机不受损。
特点
● 机身强度与刚度更高,经济耐用.
● 结构简单,通用性好,维修与操作方便.

主要技术参数	JC21-63	JC21-80	JC21-100	JC21-125	JC21-160	JC21--200	JC21--250
公称力KN	630	800	1000	1250	1600	2000	2500
公称力行程mm	4	5	5	6	6	6	6
滑块行程mm	80	100	100	120	140	160	160
滑块行程次数 (次/min)	50	50	40	38	40	36	35
最大装模高度mm	250	300	300	320	350	390	450
装模高度调节量mm	50	60	80	100	110	110	120
滑块中心至机身距离mm	250	260	310	350	380	400	420
工作台板尺寸 (前后×左右)mm	440×670	470×750	570×860	650×1000	710×1120	740×1300	800×1400
工作台板孔尺寸mm	Φ180	Φ180	Φ180	Φ200	Φ220	Φ180	Φ220
工作台板厚度mm	Φ180	Φ180	Φ180	Φ200	Φ220	Φ180	Φ220
滑块底面尺寸 (前后×左右)mm	240×280	260×300	360×450	420×520	440×560	580×760	600×780
模柄孔尺寸 (直径×深度)mm	Φ50×70	Φ60×80	Φ60×80	Φ60×80	Φ65×90	Φ65×90	Φ70×100
立柱间距离mm	320	360	460	460	560	670	580
电动机 (型号/功率)KW	Y132S-4/5.5	Y132S-4/5.5	Y132M-4/7.5	Y160L-6/11	Y180L-6/15	Y200L-6/18.5	Y200L-6/18.5
外形尺寸(前后×左右×高度)mm	1440×1100× 2430	1756×1265× 2450	1820×1490× 2850	1905×1640× 3400	2040×1710× 3480	2380×1900× 3890	2630×2900× 3600
整机重量Kg	4150	5400	6420	9500	12500	17600	21000
主要技术参数	JC21-63	JC21-80	JC21-100	JC21-125	JC21-160	JC21--200	JC21--25
