适用于淬火液过滤的鼓型纸带过滤机

重力式纸带式过滤机因为结构简单，性价比高，过滤效果明显，在很多液体过滤场合得到应用。

国内常用靠液体自重过滤的典型纸带式过滤机，有平网型、鼓型，弧型纸带过滤机。

滤纸面积取决于设备大小，压强产生于液体的自重，在设备体积受限情况下，只有提高作用于滤纸的液体高度，才能有效提高过滤机的流量。所以如何提高液体在过滤前预存高度就是设计过滤机结构的难点。

为了减小占地面积，增加过滤前液体缓存高度，出现了鼓型纸带过滤机

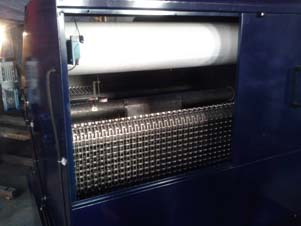

烟台云帆过滤系统有限公司生产的转鼓是由两片相连的辊轮组成，由滤纸支撑网相连的长城链被压在转鼓的两个轮缘上，主动轴上的链轮驱动链子运行时带动转鼓转动，压在链条与轮缘之间的滤纸也随之移动，从而实现输出污纸的功能。

从鼓型纸带过滤机结构形式看，转鼓使滤纸形成半园形腔体，使得作用在滤纸表面的缓存液体高度度值有了很大提高，因此液体过滤流量有了显著提高。相对同等流量平网式纸带过滤机，鼓型纸带过滤机减小了占地面积，虽然增加了高度，但高度的增加对于大多数用户来说并不敏感。

为了防止未过滤的液体在转鼓边缘处侧漏，在浮动的传动轴处设置了张紧簧，张紧簧的拉力作用，使链子及滤纸紧压在轮缘上。随着转鼓内液体高度增加，作用在滤纸支撑面的压力增大，被压在轮缘的链条、滤纸有可能离开轮缘而产生缝隙造成液体侧漏，影响过滤质量，所以张紧簧的拉力必须大于液体极限高度时的重力，才不至于产生侧漏。

从100升/分到1000升/分流量，从普通碳钢材质到不锈钢材质，从幅宽520毫米滤纸到幅宽1300毫米滤纸，从克重30克滤纸到110克滤纸，从单机使用到过滤形式的组合，烟台云帆过滤系统公司可以提供各种配置供客户选择

鼓型纸带过滤机比较典型的使用场合如：

轧辊磨床磨削液过滤，这个场合一般采用鼓型纸带过滤机与磁性分离器组合的形式，

淬火液过滤，采用过滤纸幅宽1000毫米，克重40克过滤机

磨刀机冷却液在线集中过滤：以下为案例之一

供液泵4公斤压力

总流量不低于300升/分

磁性分离机型号rfcf300

重力式带式过滤机型号rfgl300

水箱容积为3750升

管道长度车间60米，从水槽抽上来的是6米，使用镀锌管管道直径为50mm，每台磨刀机的间隔是0.6米。总共有46台磨刀机

使用的电机是3kw，2840r/min

  过滤纸设计成一米左右

  过滤纸上面的砂轮渣积攒到一定的程度时，通过浮球开关启动电机将走动过滤纸，到没有砂轮渣时侯，电机停止

  出水管道防止水倒流需安装一个单向阀



• 过滤面积2.5
• 工作压力0
• 工作温度 29
• 过滤精度25
• 应用领域淬火液过滤
• 适用粘度1.1
• 外形尺寸1.6*1.5
• 重量320
