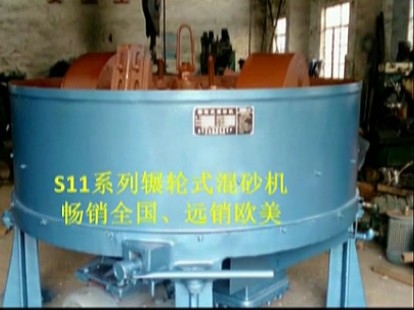

s1416混砂机由减速器、立柱、辗轮、机盆、出砂门、取样门、连接座、油泵、弹性圆柱联轴器号组成。

减速器：
此部分为二级传动减速器，它整个的固定在混砂机底盘下面的齿箱连接座上由电动机借助弹性圆柱销联轴器带动两锥齿轮完成第一级传动，再通过两斜齿轮的啮合带动另一小齿轮完成第二级传动。

齿轮轴下面装有柱塞式油泵将油从油管喷出使齿轮和轴承得到良好润滑。

立柱
该部分起着支撑辗轮和传递运转的作用，主要由十字头圆柱中轴、斜齿轮等部分构成，固定在底盘上。辗轮型砂的辗压、揉搓全靠此部分的质量给型砂以压力来完成的。辗轮连接在曲臂上，曲臂则将辗轮和大十字连接在一起，当十字头转动时并带动辗轮一起绕立柱运转，同时由于和型砂的磨擦，辗轮也做自转运动，曲臂可绕曲臂轴传动，以便辗轮可随砂层厚度的变化自由起落，辗轮与底板保持一定的间隙，由调节螺栓来控制以免辗碎型砂。

机盆
外圈与底盘用螺钉紧固在一起，形成混制型砂的机盆。

内圈圆角铁底板在磨损后可卸开螺栓更换新的。

出砂门
混好的型砂由此门卸出。

取样门
外圈上装有取样门供混砂过程中取样用。

油泵
为柱塞式油泵用来供给齿轮和轴承以充足的润滑油。

刮砂板
刮砂板的作用是在混制时将型砂合并聚集在辗轮之下，卸料时将型砂刮至砂门卸出。内刮砂板和外刮砂板由刮板柄紧固在十字头上。为了延长使用寿命，镀金特种铸铁材料的板条当其磨损后可卸下更换新的。

传动机构
电动机由弹性圈柱销联器与减速器的输入轴联接经过三级变速由输出中轴带动十字头作运转。

紧固在十字头上的曲臂辗轮内外刮板随同十字头一起运动而且辗轮还同时绕辗轮自转.
