煤炭产量远程监测系统主要由ics-5f矿用本安型分站、kdw127/5 矿用隔爆兼本安型直流稳压电源、kba8型隔爆摄像仪、ics-220j 型矿用信息传输接口、xk3208-a5 型称重显示控制器、网络硬盘录像机和不间断电源组成，具有远距离监测煤炭产量、超产报警、工作异常报警、统计、显示、存储和查询等功能。

煤炭产量远程监测系统的现场监测装置安装在煤矿井下或主井口处，其中ics-5f矿用本安型分站由kdw127/5矿用隔爆兼本安型直流稳压电源供电，可采集4路称重信号、1路速度信号和4路开关量，采用rs485总线与ics-220j矿用信息传输接口通信，传输距离不低于15公里，kba8隔爆摄像仪用于监控现场设备的工作情况。

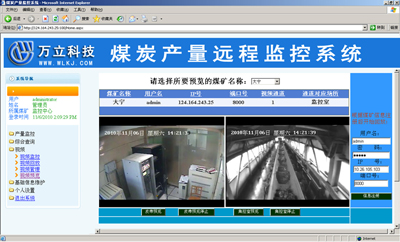

煤炭产量远程监测系统的主站安装在机房或调度室，负责存储和上传监控图像、产量数据和报警信息。主站旁安装一台吸顶球形摄像头，用于监控主站的工作情况，其监控画面和监测装置安装现场的监控画面由网络硬盘录像机统一管理。监控中心可通过网络直接访问网络硬盘录像机中的监控录像。系统完全由不间断电源独立供电，停电情况下，不间断电源可维持系统运行4小时以上。

系统功能

1）、系统具有煤炭产量监测、处理、存储、查询、显示、打印功能；

2）、系统具有皮带状态监测功能；

3）、系统具有时时视频监控功能；

4）、系统具有严重超产报警功能；

5）、系统具有人机对话功能，用于参数修改、功能调用和图形编辑；

6）、系统具有自诊断功能。当系统中计量仪器等设备发生故障时，报警并记录故障时间和故障设备，以供查询及打印；

7）、称重显示控制器具有操作权限管理，防止修改产量等存储内容的功能；

8）、称重显示控制器具有数据存储功能。当系统网络中断时，称重显示控制器存储产量和系统工作状态等数据；系统网络恢复正常后，将系统网络中断期间存储的产量和系统工作状态等数据上传到监控中心；
