品牌：万立    规格参数：准确度：1级；最大流量：20-1000t/h;电源：仪表220v 井下127v

型号：    制造商：山西万立科技有限公司

1、系统设计由来

煤炭是我国的主要能源，煤炭产业是我省的支柱产业，为了提高税收征管质量和工作效率，控制煤矿超能力生产，促进煤矿安全状况稳定好转，山西省人民政府提出在全省煤矿建立煤炭产量远程监测系统。我公司参考中华人民共和国煤炭行业标准mt 1082-2008《煤炭产量远程监测系统通用技术要求》设计了煤炭产量远程监测系统。本系统运行稳定可靠，功能和各项技术指标完全满足煤炭产量监控的需求，并且具有一系列的防作弊设计。

2、系统组成

煤炭产量远程监测系统主要由ics-5f矿用本安型分站、kdw127/5 矿用隔爆兼本安型直流稳压电源、kba8型隔爆摄像仪、ics-220j 型矿用信息传输接口、xk3208-a5 型称重显示控制器、网络硬盘录像机和不间断电源组成，具有远距离监测煤炭产量、超产报警、工作异常报警、统计、显示、存储和查询等功能。

3、系统工作流程

安装在现场的ics-5f矿用本安型分站采集现场称重传感器和速度传感器信号，并将处理后的数据通过rs485总线上传到监控机房的矿用信息传输接口，xk3208-a5对接收到的数据存储、显示，通过煤炭专网将产量数据上传煤管局服务器。而皮带现场的防爆摄像机和监控机房的摄像机会通过网络硬盘录像机将视频信息存储、上传煤管局服务器。

4、系统功能

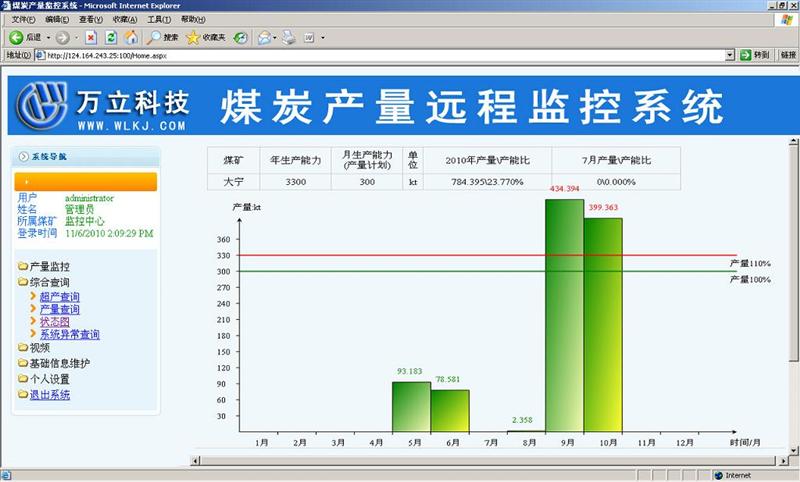

1）、系统具有煤炭产量监测、处理、存储、查询、显示、打印功能；

2）、系统具有皮带状态监测功能；

3）、系统具有时时视频监控功能；

4）、系统具有严重超产报警功能；

5）、系统具有人机对话功能，用于参数修改、功能调用和图形编辑；

6）、系统具有自诊断功能。当系统中计量仪器等设备发生故障时，报警并记录故障时间和故障设备，以供查询及打印；

7）、称重显示控制器具有操作权限管理，防止修改产量等存储内容的功能；

8）、称重显示控制器具有数据存储功能。当系统网络中断时，称重显示控制器存储产量和系统工作状态等数据；系统网络恢复正常后，将系统网络中断期间存储的产量和系统工作状态等数据上传到监控中心；
