电子钢瓶秤-液氯钢瓶秤计量装置

目前水质处理都是采用加氯控制。我国大中城市水厂对加氯的计量大都采用杠杆式机械秤，防腐蚀效果不理想, 长期造成企业停工停产。机械秤无报警控制功能，操作者很难掌握控制量，使添加液氯出现偏差，影响水处理质量。

scs系统液氯钢瓶秤、电子钢瓶秤计量装置，是专为水处理加氯计量控制而量身订制的,采用碳钢材秤台(可选全不锈钢)

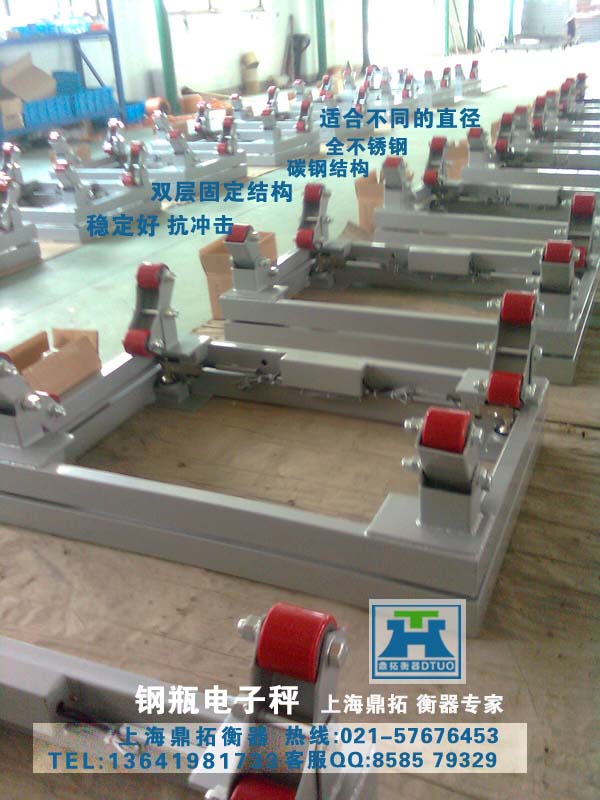

安装v型滑轮护架，根据钢瓶外形大小自动调整、具有抗腐蚀、抗冲击能力强，缓冲、稳定性好等到特点。产品具有流量、时间和重量显示、低重报警、在线计量、系统联网等功能，可实现远距离操作控制、在线测量，提高在线计量准确度。同时可避免人与有毒气体的接触，保证了操作人员的身体健康。

一、 概述

液氯是化工工业中用来杀菌及治理水源的化学物品。在水处理中如果添加液氯的量控制不当，将会对水质及社会环境造成较大危害。目前，国内对饮用水的要求越来越高，这对自来水公司的加氯处理提出了较高的要求。自来水公司在水处理过程中液氯量的控制有着十分重要的作用，它的加量控制直接影响水的质量。目前我国大中城市水厂对加氯重量的计量控制，大都采用杠杆式机械秤，机械秤在使用一段时间后会出现计量不准或机械故障，同时由于是近距离操作也会影响现场操作人员的身体健康。对于这种情况，有些较大的水厂采用2t～3t钢瓶地上衡，但由于价格昂贵，而且土建麻烦，投资大，并且操作不方便。 根据以上情况，针对采用液氯配制进行杀菌的企业，如化工厂、自来水公司等，设计开发研制了针对氯瓶内的液氯储存量进行计量控制的专用电子秤：液氯钢瓶电子称计量装置。它采用框架结构秤体，秤台面可选：不锈钢、碳钢结构,秤架进行多层防腐处理，耐腐蚀，方便冲洗。配套使用高精度称重传感器和智能化称量显示仪组成的称量系统，准确度高，工作稳定可靠。

二、结构功能

系统结构：液氯钢瓶秤计量装置主要由秤架、缓冲装置（氯瓶托架）、显示仪表：（显示仪表:可选：上限、下限重量报警功能、4～20ma电流输出信号、rs232接口或485接口）传感器、接线盒、可调支脚等组成。

三、主要技术指标

-量程规格 ：1t ～ 3t

- 准确度等级 ：（ⅲ）级

- 分度值 ：0.5kg、1kg

-低值报警设置：用户可自定义设置

- 额定过载能力：150%f·s

- 安全系数：200%f·s

-秤体与仪表距离：≥30m

-工作电源：220v/50hz

- 传感器工作温度范围：-30℃—80℃

- 秤体外形尺寸： 1200×800×240（mm）

（二）称重显示仪表主要技术参数：

1、线性度： 0.05 %f.s

2、输入灵敏度： 0.5 uv/d

3、满量程输入信号范围：0.5～24 mv

4、 a/d转换速度：20次/秒

5、 内部分度数： 80万码

6、传感器激励电源：电压：dc 12v±0.3v

最大激励电流：240 ma

7、模拟输出信号(选配2路)：

(1) 一路标准模拟量(可选配两路标准模拟量输出)

(2) 准确度： ≤±0.1 %

(3) 标准模拟量种类： 电流4～20 ma (负载 ≤600ω) ；0～10 ma (负载 ≤1.2kω)

8、数字量输出信号（选配件）：

(1) 一路串行数字接口

(2) 信号种类：标准rs232c、rs485及20ma串行电流环（单向）

9、显示器

(1) 主显示器5位,显示称量值，设定时显示提示符；附显示器6位，显示加氯时间和平均流量，在设定时显示设定数值。

(2) 指示灯8只显示工作状态。
