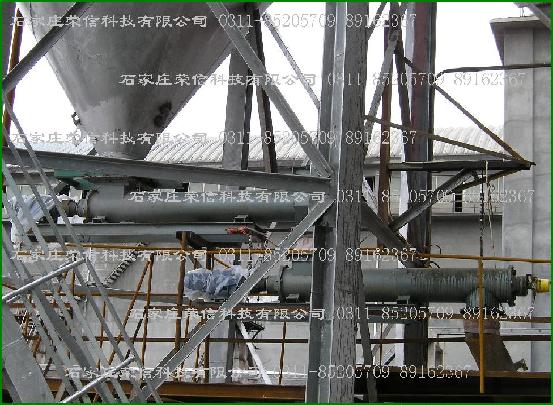

◆lxcs系列螺旋电子秤

  lxcs系列螺旋电子秤是以旋转螺旋作为物料推进、输送的工具，在封闭的管内连续输送物料，同时进行输送过程的控制和计量。该系列螺旋电子秤结构合理，运行稳定可靠，密封性好，无粉尘飞扬，无泄漏，输送长度1-5.5米，输送效率高，维护方便。仪表具有零点自动跟踪、数据保护、菜单提示操作、模拟电流输出等功能，并配有rs-485通讯接口，可实现工控机集中控制。

◆工作原理

   lxcs系列螺旋电子秤分为螺旋电子计量秤和螺旋电子配料秤，主要由螺旋秤秤体、测速传感器、称重传感器、信号变送器、变频调速器（计量秤无此配置）、控制调节器、电机等几部分组成。螺旋秤输送物料时，称重传感器将称量段上物料的重量转换成电压信号送入信号变送器，测速传感器将测量出的螺旋叶片轴转数转换成脉冲信号同时送入信号变器，信号变送器对这两种信号进行初步运算处理后变成数字信号，通过标准的rs-485通讯接口传送给控制调节器，控制调节器再进行处理及显示，得出当前通过螺旋秤的物料的瞬时流量及累计流量。螺旋电子配料秤的控制调节器输出4-20ma电流给变频调速器以调节电机转速，从而达到定量给料的目的。

螺旋电子秤外形尺寸参数

    型  号     l  ；l1    l2  l3   l4  h   h1   b   f  k

lxcs-100s 1000 2175 900 340 150 336 499 456 496 815

lxcs-133s 1000 2280 900 340 150 352 530 490 530 880

lxcs-165s 1000 2280 900 340 150 368 558 520 560 880

lxcs-200s 1000 2280 900 340 150 368 558 520 560 880

lxcs-215s 1500 3008 1420 500 200 392 612 570 610 1048

lxcs-250s 1500 3008 1420 500 200 392 612 570 610 1048

lxcs-290s 1500 3228 1420 500 200 428 588 650 690 1178

lxcs-385s 1500 3287 1420 500 200 480 820 750 790 1210

lxcs-500s 2000 4074 1800 690 260 536 956 930 970 1427

lxcs-600s 2000 4370 1800 690 260 586 1086 1030 1070 1670





型号规格参数

  型     号   螺旋直径d(mm)   螺距s(mm)   机壳外径>d1(mm)  最大转速n(r/min) 功率(kw) 输送量qmax(t/h)

lxcs-100s     100                  100               127                        140                     0.55          2.2

lxcs-133s     133                  133               159                        125                     0.75          4.6

lxcs-165s     165                  165               194                        112                     1.1            7.8

lxcs-200s     200                  200               219                        100                     1.5            12.4

lxcs-215s     215                  215               245                        100                     1.5            15.4

lxcs-250s     250                  250               273                         90                      2.2            21.8

lxcs-290s     290                  290               325                         90                      2.2              34

lxcs-385      385                   385               426                         71                       3               60

lxcs-500s    500                   500                530                        63                       5.5            104

lxcs-600s    600                   600                668                         50                      5.5            194

参数二

   型   号      y   a  Ø  Ø1  Ø2  Ø3 n   a    b     c

lxcs-100s 360 45 9 210 170 110 8 110 170 210

lxcs-133s 400 45 9 240 200 140 8 140 200 240

lxcs-165s 400 45 11 274 234 174 8 174 234 274

lxcs-200s 400 45 11 299 263 199 8 199 263 299

lxcs-215s 460 45 11 324 284 224 8 224 284 324

lxcs-250s 460 45 11 352 312 252 8 252 312 352

lxcs-290s 550 30 13 404 364 304 12 304 364 404

lxcs-385s 577 30 13 502 462 402 12 402 462 502

lxcs-500s 647 22.5 18 627 576 506 16 506 576 626

lxcs-600s 700 22.5 18 746 696 642 16 642 696 746

注：1、表中最大输送量是按秤体水平布置，物料密度为1，填充系数0.33的情况下的计算值；

       2、螺距和进出料口间距可按要求适当变化；

       3、大输送量螺旋电子秤可按用户要求专门制作。

备注：以上资料、图片仅供参考，根据客户要求和现场实际情况设计生产。
