执行器控制板gamx-2007hkc
大连环科机电技术有限公司-销售部
价格:￥价格面议
设备类型：专用设备

型号：

品牌：国产

产地 : 国产

所在区域：

主要参数：

加工能力：

详细地址：查看申请
联系人：查看申请电话：查看申请

详情描述

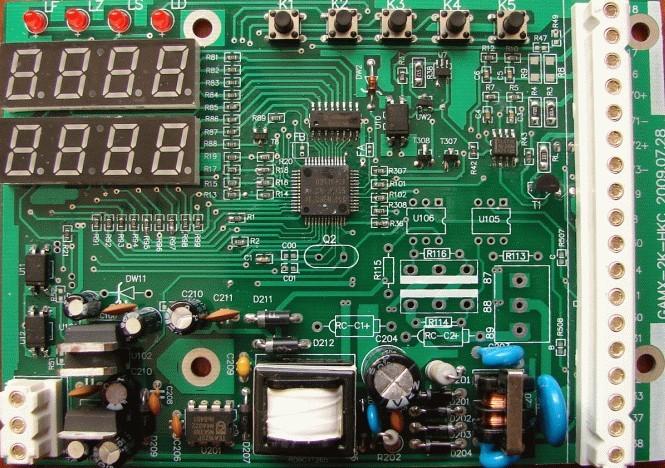

gamx-2007 电动执行器控制板 一、简 介该电动执行器控制板，采用大规模集成智能电路芯片，集成化程度高、抗干扰能力强，调整及校验简单。增加数字显示、伺服放大器及手操器的功能，三相电机“相序”识别功能。具有网络通讯功能。可以提供具有扭矩测量及报警功能适用于“伯纳德”的各种系列产品，安装尺寸及接线端子与原模拟式gamx板兼容。维修、替换时不用改动任何线路，直接替换。

适用于伯纳德执行器的控制

二、技术特点 1、该控制板的各种参数调整、设定、校准等操作完全由按键设定。同时显示控制输入和阀位输入的百分比值。led指示工作状态。 2、执行器“全开”和“全关”两点校准，利用按键设定进行。无需再利用电位器进行调零点、调满程。 3、控制信号、阀位反馈信号断线时，能使执行器位置任意设定。 4、具有“电制动”功能即执行器能在接近控制平衡点时，自动产生电器制动作用，防止过冲，无震荡。 5、“防堵转”功能即执行器能在阀门“开”或“关”过程被卡住时，超过堵转识别时间，停止电机工作起到保护电机的作用。 三、技术指标 1、控制输入信号： 4～20 ma 。其它信号可以定做（如0～10 ma 、0～5v 、1～5v 、0～10 v ）。 2、阀位隔离变送输出信号：4～20 ma 。其它可以定做（如0～10 ma 、0～5v 、1～5v） 。 3、阀位输入电位器信号： 1 kω～10kω。 4、控制开阀、关阀输出为：dc 0～15v电压信号。 另外可以供：（1）单相电机：可控硅控制电机正转、反转。（2）三相电机：交流接触器或本公司的固态继电器（具有电制动功能、防短路功能、相位鉴别功能）。 5、输入阻抗：电流输入时小于250ω；电压信号大于500kω。 6、输出阻抗：电流输出时小于750ω，电压输出时小于250ω。 7、控制死区范围 ：0.5～5.0 %可设定。 8、伺服关闭再开启时间：0.0～25.0秒可设定。 9、阀位控制偏差值：0.1～25 %可设定。 10、阀位反馈堵转识别时间：1～250秒可设定。 11、电制动时间1～50周波（0～1秒） 12、数字显示分辨率：0.1% 13、按键设定参数及手动时按键控制执行器正、反转。 14、阀位输入标定范围：零点（0～50 %内设定）、满程（50～100 %内设定）。 15、阀门电限位范围：零点（0～50 %内设定）、满程（50～100 %内设定）。 16、外部远程手动控制功能，为无源触点控制。 17、工作环境温度、湿度：温度-20～60 °c、相对湿度≤85 % 18、开关电源供电：ac 180~240v 、50hz 。 四、组成整体位发
