型号	dkj-2100y	dkj-3100y	dkj-4100y	dkj-5100y	dkj-6100ay	dkj-6100y	dkj-7100y
输出力矩（nm）	100	250	600	1600	2500	4000	6000
备注：1、y型为新型数字显示控制电路执行机构；
2、w型为普通型户外执行机构；
3、wy型为新型数字显示控制电路户外执行机构；
4、z型为普通直联式执行机构；
5、zy型为新型数字显示控制电路直联式执行机构；
6、b型为隔爆执行机构；
7、非标电动执行机构请注明并与我公司联系

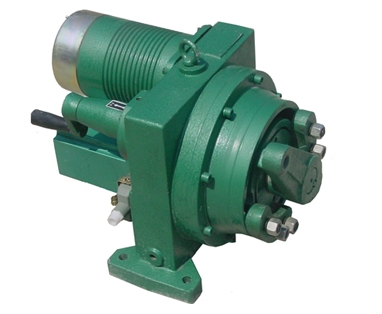

一、产品概述电子技术的飞速发展，新的电子及电力元器件不断产生，使得控制系统功能及性能产生很大的飞跃，传统的模拟电路电动执行器已不能满足控制系统的需要，新颖的智能型数字电动执行器，以其丰富的功能，优异的性能，极好的人机界面，已获得广泛应用。智能型数字电动执行器的机械设计与传统模拟电动执行器基本相同，构成智能型数字电动执行器，将伺服放大器、位置发送器结合在一起，组成了新的电子电路，完成输入与接口技术，增加了独特的cpu故障诊断，识别及逻辑判断，在性能方面，利用软件技术，完成了自适应定位计算，使得定位误差更小，控制精度提高，弥补了机械设计上的不足，伺服电机控制采用了过零触发可控硅电力器件，控制方法简单，现场调试极为方便，提高了整机运行可靠性，其电气控制特点如下：1．电气控制电路采用了微处理器（cpu）硬件、软件技术使得现场调试极为简单，通过就地操作按钮（手动开关），进入调试菜单，将阀位运行到开极限位置，确认、然后再关到极限位置（机械定位上下限），确认，内部微处理器将自动识别这两个极限位置，并将其数值储存。阀位信号输出（4-20ma），经软件计算，自动对应执行器始点至终点范围，现场调试工作既可完成。2．改进了电机制动功能去掉机械摩擦制动，依据不同轴力矩输出调整不同的电子制动时间。3．强大的故障自诊断功能，在整机运行期间微处理器（cpu），连续监控执行机构运行状态，如输入给定信号（指令）、电机运行力矩、电源相位，经自诊断发出各种故障、状态、信息并做出自动纠正和报警输出。4．断信号故障处理、正反作用、制动时间、不灵敏区等功能均通过字符代码以问答方式进行预置设定，在设计选项型时，对执行器要求完成不同的功能操作（开关型、远控型、调节型）均可在一台执行器上实现，简化了选型和调试过程减少了备品备件数量，即省资金，减少库存。6．给定信号（指令）与阀位输出信号电隔离不共地消除共模干扰。7．伺服电机控制采用过零触发电力器件，消除电源谐波污染。8．非侵入式红外遥控操作。9．工作电源 220vac二、主要技术性能1．输入信号：开关量、模拟量4-20ma，阻抗100ω2．位置输出信号：4-20ma，阻抗≤750ω3．不灵敏区设置（死区）：0-25位数字设定，最小值0.25%（1/4096）4．定位误差：0.5~2%设定，正反作用输出，随机设定5．阻尼特性（制动时间）数字设定，数值范围0~20，最小值为0，初始值1为5ms，终值20为800ms，可依据输出轴钮矩设定。6．输入信号（指令）与输出（阀位）电隔离介质耐压2500v7．数字显示：分辨率1%，范围0~99%对应电信号4-20ma8．远程操作：执行器端口输出：远控/现场、开、关操作（无源触点），触点电压及电流24vdc 0.5a1，在控制室内可优先对电动执行器实现远控操作。9．断信号输出（无源触点）可预置执行器输入信号中断状态下：全开、全关、任意位置或设定位置10．设置角度45°~110°范围内任意数值对应4-20ma11．电器限位设定范围：下限0~50%，上限50~100%12．工作电源：ac220v±10%  50hz13．使用环境：-20℃~80℃   ≤95%rh14．执行与参照标准 jb/t8219-1999、jb/t8220-1999、jb/t10233-2001、jb/t10387-2002
