一、多回转阀门电动装置 概述：

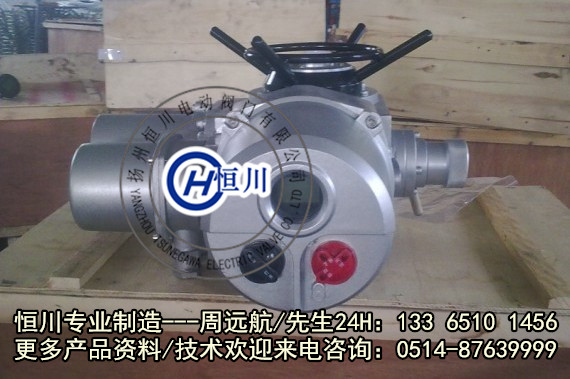

    多回转阀门电动装置，简称为z型电装，是阀门实现开启、关闭或调节控制的驱动设备。z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。

      本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

      本产品的性能符合jb/t8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合gb3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，gb3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及jb/t8529-1997《隔爆型阀门电动装置技术条件》的规定。      多回转电动装置按防护类型分：有户外型和隔爆型；

按控制方式分：有常规型、整体型和整体调节型；
按连接型式分：有转矩型、电站型和推力型。

报价及技术参数咨询致电：133 6510 1456直线：0514-8708 6999/87639999：陈轩/女士

我们会尽快为您提供详细的解决方案和相关的产品详细资料样本或说明书。
 二、 多回转阀门电动装置型号表示方法：

防护/爆等级：w户外型；b隔爆型；z整体型；t整体调节型。

输出轴最大转圈数：阿拉伯数字表示，无数字见表1

输出转速：阿拉伯数字表示，单位r/min（转/分）

连接型式：t表示推力型，i表示电站型，无代号为常规转矩型

额定输出转矩：阿拉伯数字表示，单位kgf.m

  产品型式：多回转电动装置 型号示例： 1.z30i-18w：多回转电动装置，输出转矩300n.m（30kgf.m），电站型接口，输出转速18r/min，最大转圈数60，常规户外型。 2.z45t-24b：多回转电动装置，输出转矩450n.m（45kgf.m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型。 3.z120-24w/240t：多回转电动装置，输出转矩1200n?m (120kgf.m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体调节型。

三、  主要工作环境和主要技术参数：

3.1 电源：常规，三相380v（50hz） 特殊，三相660v、415v（50hz 、60hz）；       单相220v、110v（50hz 、60hz） 3.2 工作环境： 3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。 3.2.2 相对湿度：≤95%（25℃时）。 3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅰ和dⅱbt4两种，dⅰ适用于煤矿非采掘工作面；dⅱbt4用于工厂，适用于环境为ⅱa、ⅱb级t1~t4组的爆炸性气体混合物

四、多回转电动阀门装置主要结构：

z型电动装置由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手－电动切换机构、手轮及电气部分组成。其传动原理如图所示。

报价及技术参数咨询致电：133 6510 1456直线：0514-8708 6999/87639999：陈轩/女士

我们会尽快为您提供详细的解决方案和相关的产品详细资料样本或说明书。

注意：隔爆型电气部分加了隔爆面结构，并采用隔爆型接线盒和ydf隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！



型号规格	公称转矩（n，m)	公称推力（kn）	最大阀杆直径（mm)	最大转圈数（圈）	手动速比	输出转速（r/min)	电机功率（kw）	参考重量（kg)
z5	50	20	28	60	1::1	12	0.12	28
z10	100	40	28	60	1::1	18\24\36	0.25\0.37	45
z15	150					18\24\36	0.37\0.55	50
z20	200	100	40	60	1::1	18\24	0.37\0.55	55
z30	300					18\24	0.55\0.75	58
z45	450	150	48	120	1::1(20::1)	24\36	1.1\1.5	110
z60	600					24\36	1.5\2.2	120
z90	900	200	60	120	1::1(25::1)	24\36	2.2\3	139
z120	1200					24\36	3\4	142
z180	1800	325	70	150	22.5::1	18\24	4\5.5	250
z250	2500					18\24	5.5\7.5	255
z350	3500	700		150	20::1	18\24	7.5\10	330
z500	5000		80			18\24	10\15	350

  注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min) 注2：当产品提供四层计数器时，最大转圈数为表1圈数*10 电机技术参数见表2

功率kw	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
电流a	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6

  外形尺寸见图1和表3                                                                                                          表3

型号	h	h1	l1	l2	l3	f	f1	f2	f3	f4	фd
z5	271	96	158	226	249	158	259		310		316
z10-z30	316	130	200	238	295	200	255	317	349	374	400
z45-z60	415	195	277	277	394	230	275	391	369	394	460
z90-z120	453	195	281	281	412	278	310	426	404	429	556
z180-z250	585	250	320	320	474	295	360	476	455	476	320
z350-z500	717	280	399	399	1076	433	417	442	417	542	565

  图1

注1：l1为户外型/隔爆型 l2为整体型/整体隔爆型

注2：f1为户外型  f2为隔爆型  f3为整体型

f4为整体隔爆型/整体调节隔爆型

报价及技术参数咨询致电：133 6510 1456直线：0514-8708 6999/87639999：陈轩/女士

我们会尽快为您提供详细的解决方案和相关的产品详细资料样本或说明书。

产品订货须知：

1.执行器、阀门电动装置产品名称与型号。

2.执行器、阀门电动装置配套的阀门介质、温度、压力、口径。

3.其它是否带附件以便我们的为您正确选型。

4.若已经由设计单位选定【扬州恒川】产品型号，请按型号直接向我司销售部订购。

5.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的恒川阀门执行器专家为您审核把关。
