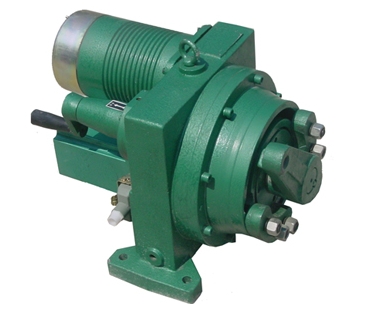

产品名称：dkj-210m型电动执行机构

产品型号：dkj-210m

产品力矩：100 nm

产品推力： n

行 程：

产品电源： 220v　380v　415v

控制方式：手动（手轮控制）、电动（开关量控制）

输入信号：开关量信号

输出信号：ⅱ型0-10ma，ⅲ型4-20ma

相关介绍：

dkj-210m型电动执行机构，输出力矩为100nm，是新型模块位发执行机构。

产品型号	ⅱ	dkj-210m	dkj-310m	dkj-410m	dkj-510m	dkj-610am	dkj-610m	dkj-710m
	ⅲ	dkj-2100m	dkj-3100m	dkj-4100m	dkj-5100m	dkj-6100am	dkj-6100m	dkj-7100m
输出力矩（nm）		100	250	600	1600	2500	4000	6000
备注：1、m型为新型模块位发执行机构；
2、w型为普通型户外执行机构；
3、wm型为新型模块化位发户外执行机构；
4、z型为普通直联式执行机构；
5、zm型为新型模块化位发直联式执行机构；
6、b型为隔爆执行机构；
7、非标电动执行机构请注明并与我公司联系

一、用途

  dkj型角行程电动执行机构是ddz型电动单元组合仪表中的执行单元，它接受调节单元（或计算机）信号，自动地操纵执行机构完成调节任务，广泛地用于电站、化工、石油、冶金、建材、供热、轻工、水处理等行业。它可以输出转矩和90度转角。

    dkj型电动执行机构，配上各种电动操作器，可完成调节系统的“手动←→自动”的无扰动切换，及时对被调节对象的远方手动操作。

我公司生产的执行机构位置发送器均采用最新的传感元件，参考国外公司的最新电路,集电源变压器，整流、稳压、功放、恒流于一体，制成模块（m）使执行机构的可靠性、稳定性更高，从而使系统更加安全可靠。

二、主要技术性能

1、输入信号：开关量信号

2、输入通道：三个

3、输入电阻：ⅱ型200ω；ⅲ型250ω

4、输出信号：ⅱ型0-10ma,dc;ⅲ型4-20ma,dc

4、输出力矩：见上表

5、输出轴每转时间100±20秒

6、输出轴有效转角90o

7、死区：ⅱ型≤150μa；ⅲ型≤240μa

8、阻尼特输出轴振荡次数不超过“三个半”周期

9、基本误差：±2.5%

10、回差：1.5%

11、电源电压：220v(+22v,-33v) 50hz

12、使用环境温度：放大器：0～+50℃；执行器：-25～+55℃

13、使用环境相对湿度：放大器：10%～70%，执行器：≤95%
