一.执行机构的概述:

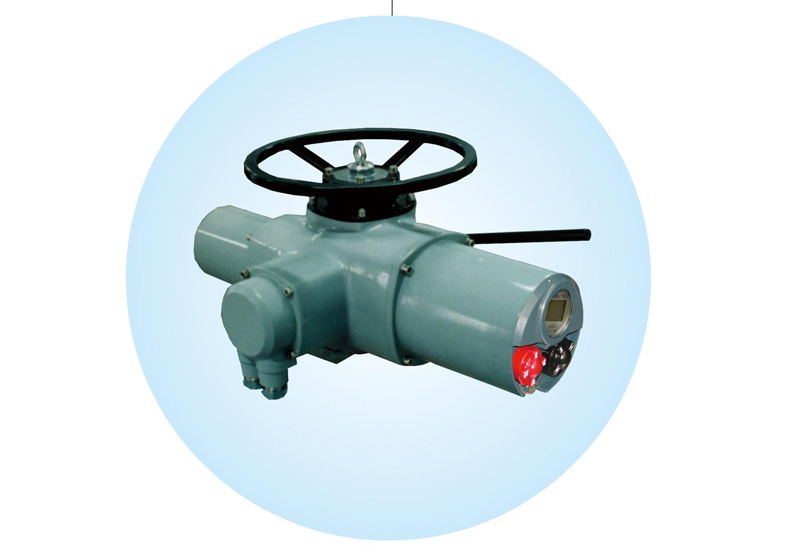

     snd系列(常州-施耐德)智能型非侵入式电动执行机构，是在引进施耐德电气公司最新控制技术基础上，开发的新一代产品，是集绝对编码器技术，传感器技术，总线控制技术，红外遥控技术，液晶显示，磁控开关灯多种最新自动控制技术及先进的制造技术为一体的智能化产品。广泛应用于电力，石油，化工，冶金，水利和污水处理等行业。

     snd系列产品是对开环和闭环控制系统中最终控制元件(如阀门)的运行进行控制的一种装置，是阀门实现远控，集控和自控必不可少的驱动装置。开环控制系统所用的智能型电动执行机构为snd-z和snd-q系列，snd-z适用于阀瓣做直线运动的阀门，如截止阀，闸阀，节流阀，隔膜阀，水闸等；snd-q适用于阀瓣做部分回转运动的阀门，如球阀，蝶阀，风门等。闭环阀门控制系统用的智能型电动非侵入式电动执行机构为snd-t系列，适用于各种调节阀的控制。

二.执行机构的特点：

    非侵入式设计，设计简单，直观

    行程，力矩测量精确，可靠

    操作界面的中英文语言选择

    控制状态的锁定功能

    具有双速(变速慢关)功能

    全面的数据记录

    自诊断自适应功能

    运行中故障诊断功能

    网络传输功能

    电机过热保护

    瞬时反转保护

    能实现阀门高速关闭要求

    防护等级ip68(水下4米68小时)

    具有普通产品和防爆产品两大体系

    智能温度控制

    变频调速功能

    远距离无线电控制

    蓝牙组态功能

    modbus/profilebus总线控制

三.工作环境：

    (一)开关型

1.供电电源：380v±10% 50hz±1%。可选电源：380～660v 50-60hz,订货时需说明。

2.环境温度：-20～60℃ 可选环境温度：-40～70℃。

3.相对湿度：≦90%(+25℃)。

4.防护等级：ip68(水下4米深68小时)

5.防爆标志：exdibⅱbt4和exdibⅱct4。

6.电机为短时工作制，额定运行时间为15分钟，f级绝缘。

  (二)调节型

1.供电电源：380v±10% 50hz±1%。其它电压和频率需特殊订货。

2.环境温度：-20～60℃。(特殊要求可达-40～70℃)。

3.相对湿度：≦95%(+25℃)。

4.信号：输入：4-20ma dc;(0-10ma dc;0-10v dc;可特殊供货)输出：4-20ma dc。

5.死区：1%-9%可调。

6.工作制式：s5制(间歇工作制，有电制动)，最小负载持续率25%，做多操作次数1200次/小时。

7.防护等级：ip68(水下4米深68小时)

8.防爆标志：exdibⅱbt4和exdibⅱct4。
