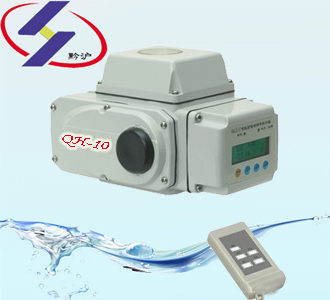

qh精小型电动执行器|qh精小型电动执行机构



qh系列精小型电动执行机构，qh-20，qh电动头，精小型qh系列部分回转电动执行器（引进国外光荣技术）
      输出扭矩：50nm，100nm，200nm，400nm，600nm，1000nm，2000nm，
      可配蝶阀：口径dn25-dn700    可配球阀：口径dn15-dn300
qh精小型电动执行器以卓越的性能无可争辩的优势当令您刮目相看!
1、功能强劲：智能型、比例式、开关式、各类信号输出型应有尽有
2、体积小巧：体积仅相当于同类产品的35%左右
3、轻便宜人：重量仅相当于同类产品的30%左右
4、性能可靠：轴承牙口电气元件等关键零部件采用进口名牌产品
5、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰
6、精密耐磨：蜗轮输出轴一体化特殊锕合金锻造、强度高、耐磨性好
7、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动精度高
8、安全保证：通过1500v耐压检测，f级绝缘电机，安全有保障
9、配套简单：采用单相电源、外接线路特别简单，也可做380v、直流电源
10、使用方便：免加油、免点检、防水防锈、任意角度安装
11、保护装置：双重限位、过热保护、过载保护（选装）
12、多种速度：全行程时间5秒、10秒、15秒、30秒、60秒、100秒等
13、防腐防锈：支架、联轴器、螺钉均采用不锈钢
14、智能数控：数字设定、数字整定、高度精确、自诊断、一机多能
15、集成一体：智能控制模块高度集成于电动装置本体中，无须外接定位器等

机型
性能    qh-05   qh-10   qh-20    qh-40   qh-60  qh-100  qh-200
电    源    dc24v/ac110v/ac220v/ac380v    dc24v/ac110v/ac220v/ac380v    ac110v/ac220v/ac380v
输出转矩    50nm    100  nm    200  nm    400  nm    600  nm    1000  nm    2000  nm
启闭时间    20s/60s    30s/60s    45s    30s    60s
电机保护    过热保护（自恢复型）
输入信号    4-20ma  dc
输出信号    4-20ma  dc
最大行程    0-90°
使用温度    -25°~  60°
耐压值    1500vav/1分钟
绝缘电阻    100mω（250v/500v）
重    量    2.2kg    3.3  kg    8.4  kg    9  kg    9.5  kg    17.5  kg    18.5  kg
安装角度    任意角度
防护等级    ip    67
壳体材质    高压铸铝合金
手动操作    六角扳手手柄操作  （可卸）
限    位    电动操作时：全开全关极限开关；      手动操作：机械挡块。
