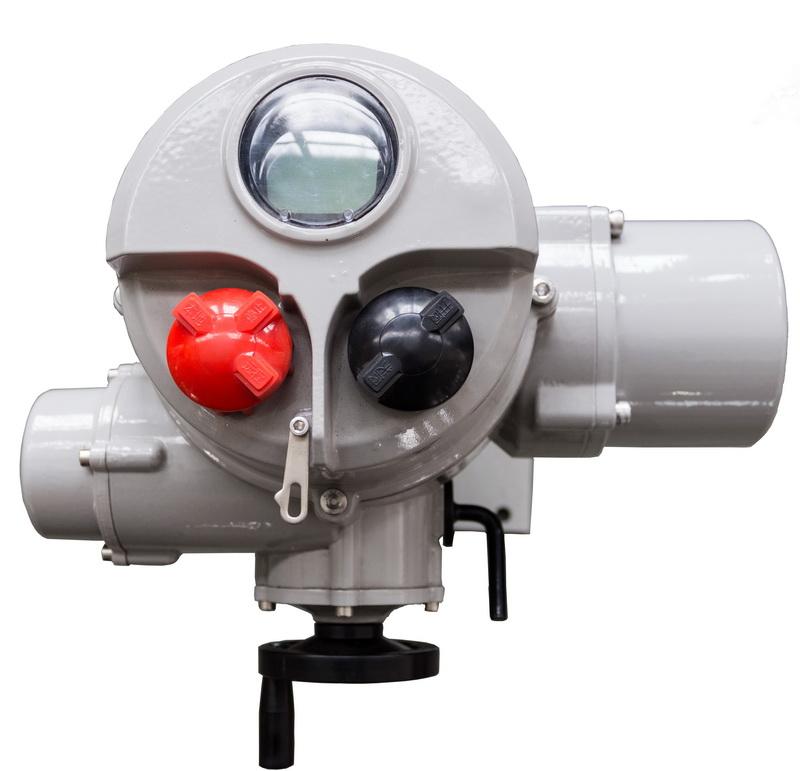

ckdj角行程电动执行机构作为自控系统中一种重要的现场控制设备，采用直联式结构，能很方便地与旋转型阀门（诸如蝶阀、球阀、旋塞阀）及风门挡板等配套，其输出角位移为0～110°或其它转角,可广泛用于电站、冶金、石油、化工、水利、机械、轻工、消防和环保等工业部门。ckdj系列整体式角行程电动执行机构设计简洁、结构紧凑，全系列涵盖9个品种规格，能在输出扭矩60n.m～2500 n.m范围内提供最合理的解决方案。 本系列电动执行机构为智能型可根据用户要求，增加选件即附加各种功能配置，满足各种工业过程控制的要求。经磷化、涂层处理的标准型外壳及箱体可适应腐蚀性的工作环境，以选件形式提供的、具有防爆耐压结构的隔爆型产品则可适用于iib、iic级t1-t4级的1、2区场所等危险作业环境。

二、产品特点

   ◆ 液晶显示
     液晶屏幕以数字实时显示阀门的开度大小，并根据工作情况实时显示报警信 息；高亮度led发光管指示阀门的开、关极限位置。
   ◆ 控制方式
远程开关量信号可控（可选远程4～20ma电流信号控制），就地操作旋钮可现场调控阀门的位置。
   ◆ 状态指示
以继电器触点输出来指示阀门的开关限位及故障报警（可选4～20ma电流信号输出反映阀门开度）。
   ◆ 免开盖调试
工作参数设置、开关限位调试均可通过操作旋钮完成，不需要打开电气罩，使得环境中的灰尘、潮气等有害物质不能进入执行机构的内部，极大的提高了电气控制部分的可靠性。
   ◆ 高智能化
具有人机对话功能，电气控制部分采用全新的soc芯片控制，智能化程度高。
   ◆防护性
铝合金外壳及箱体经表面磷化处理后具有很强的防腐能力，静配合处配有o型圈、动配合处配有骨架油封的箱体达到ip68的防护等级，可选择的防爆型箱体可适合于iib、iic级t1-t4级的1、2区场所等危险作业环境工作。
   ◆ 高效低噪音
精密蜗轮蜗杆减速机构，间隙小、效率高、噪音低（最高50分贝）、寿命长。
   ◆ 自锁性
蜗轮与蜗杆的自锁性防止了执行机构在断电或断信号的情况下的反转现象。
   ◆ 离合器自动复位
具有独特的机械式手/自动切换机构，手动操作通过扳动离合器分离手柄后实现，电机一旦接受电信号启动，离合器能自动复位并使执行机构恢复到自动状态。
   ◆ 操作手轮
手轮的尺寸设计保证了手动操作时的安全、省力。
   ◆ 电机特性
根据电源要求而配置的单相或三相全封闭鼠笼式感应电机，启动力矩大、转动惯量小。
  ◆ 双密封设计
执行机构的接线采用了葵花端子盘接线方式，双密封设计可以使得电气箱和接线端子箱完全隔离，在安装初期，即使打开接线端子盖接线时，对电气箱的元器件仍能继续保护。

  ◆ 绝对编码位置传感器
我公司的智能型角行程电动执行机构采用绝对编码位置传感器，该传感器采用非接触式测量，具有极高的测量精度和超长的使用寿命。

三、规格型号

    ckdj智能型角行程电动执行机构分为开关型角行程执行机构和调节型角行程执行机构。开关型执行机构为间歇工作型执行机构，适用于每小时启动不超过60次的场合,连续工作时间为15分钟，且连续工作时间与间隙时间之比为33.3%。若需要执行机构频繁地启动，请选用我公司的调节型执行机构。调节型执行机构为连续调节型执行机构，对电机的控制采用了无开关触点的固态继电器，在调节转矩以下可达到1200次/小时（单相除外）的动作频度和50%的接通持续率工作，该系列执行机构比开关型执行机构有更高的定位精度。调节型执行机构能很好地满足绝大多数工业领域对闭环自控回路执行单元的要求。

    ckdj系列电动执行机构性能数据表（单相220vac/50hz）

型 号 规 格	最大 输出 转矩	额定 转矩	行程 时间 60/50hz	阀门 最大 轴径	电机 功率 （f级）	额定电流	手轮 转数	重量
						单相220v
	n.m	n.m	s	mm	w	a	n	kg
ckdj10	75	60	20/25	22	40	0.60	15	12
ckdj16	120	100	20/25	22	60	0.80	15	13
ckdj40	300	260	19/24	32	60	1.20	15.5	17
ckdj60	600	500	24/29	42	90	1.70	14.5	22
ckdj80	800	670	24/29	42	140	2.00	14.5	23
ckdj100	1000	840	24/29	42	180	2.40	14.5	25
ckdj150	1500	1250	72/87	75	90	1.70	43.5	68
ckdj200	2000	1670	72/87	75	140	2.00	43.5	70
ckdj250	2500	2100	72/87	75	180	2.40	43.5	70





          ckdj系列电动执行机构性能数据表  （三相380vac/50hz）



型 号 规 格	最大 输出 转矩	额定 转矩	行程 时间 60/50hz	阀门 最大 轴径	电机 功率 （f级）	额定电流	手轮 转数	重量
						三相380v
	n.m	n.m	s	mm	w	a	n	kg
ckdj10	120	100	20/25	22	25	0.60	15	12
	80	60	10/12	22	40	0.80	15	13
ckdj16	170	150	20/25, ,	22	40	0.80	15	13
ckdj25	300	250	20/25	22	50	1.10	15.5	16
ckdj40	500	400	19/24	32	60	1.20	15.5	17
ckdj60	700	600	19/24	32	90	1.40	15.5	17
ckdj80	900	800	24/29	42	140	2.00	14.5	23
ckdj100	1100	1000	24/29	42	180	2.40	14.5	25
ckdj150	1700	1500	72/87	75	90	1.70	43.5	68
ckdj200	2200	2000	72/87	75	140	2.00	43.5	70
ckdj250	2800	2500	72/87	75	180	2.40	43.5	70

   注：起动电流约为额定电流的2倍。

四、技术指标和性能

◆ 防护等级：ip68
◆电 源：单相 220vac  50/60hz±2%  三相380/480vac±10% 50/60hz±2%
◆ 行 程：0～110°
◆ 环境温度：-30℃～+70℃
◆ 触点：可任意组态的容量诶250vac/30vdc/5a的无源干节点
◆ 主要零件材料：
   箱体： 压铸铝合金
   外壳： 压铸铝合金
   蜗轮： 镍青铜、铝青铜
   蜗杆： 合金钢
   主轴： 合金钢
   驱动套：钢或铝青铜
   底座： 球墨铸铁、可锻铸铁
◆ 表面处理：磷化处理，表面喷塑
◆润 滑：高级润滑脂
◆安 装：安装底座符合iso5211标准，具体见其安装尺寸
◆ 进 线 孔：一个m58x2和两个m33x2螺孔（其中预留一个）或一个npt11/2″和两个npt 1″螺孔防爆型为专用的防爆螺纹管。
