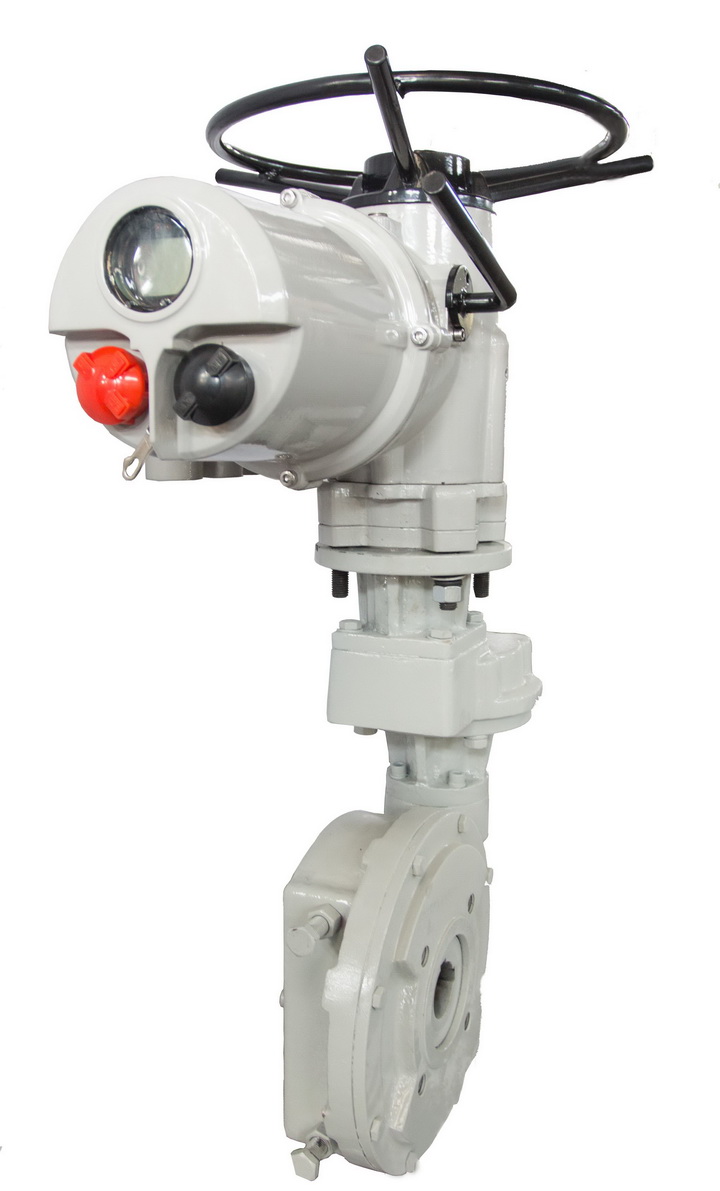

ckdj角行程电动执行机构(组合式)是ckd系列的派生产品,针对大口径、高扭矩的球阀、蝶阀需要由多回转电动执行机构加部分回转齿轮箱装配在一起,力矩范围从500n.m～300,000 n.m,其连接型式及尺寸符合国家标准gb 12223和iso 5211. 下表列出了ckd执行机构与jw蜗轮箱常用的组合型号的性能数据。
jw系列齿轮箱主要技术参数
齿轮箱型号 | 输入力矩（nm) | 输出力矩(nm) | 减速比 | 减速比（标配) | 输入接口 |
jw60a | 100 | 600 | 20:1-40:1 | 34 | f10 |
jw80a | 100 | 1350 | 40:1-70:1 | 38 | f10 |
jw100a | 100 | 2670 | 60:1-80:1 | 70 | f10 |
jw125a | 160 | 5650 | 120:1-140:1 | 120 | f10 |
jw140a | 250 | 7120 | 90:1-140:1 | 126 | f14 |
jw160a | 400 | 12000 | 65:1-80:1 | 70 | f16 |
jw200a | 600 | 21000 | 110:1-140:1 | 140 | f16 |
jw250a | 600 | 32400 | 160:1-180:1 | 175 | f16 |
jw280a | 600 | 43200 | 180:1-200:1 | 192 | f16 |
jw315a | 600 | 48600 | 240:!-300:1 | 256 | f16 |
jw400a | 600 | 64800 | 300:1-360:1 | 300 | f16 |
jw450a | 600 | 86400 | 420:1-480:1 | 425 | f16 |
jw500a | 700 | 135000 | 820:1-900:1 | 850 | f25 |
jw600a | 1200 | 200000 | 560:1-620:1 | 595 | f25 |
jw700a | 900 | 300000 | 1300:1-1400:1 | 1360 | f25 |
jw800a | 1200 | 400000 | 1300:1-1400:1 | 1360 | f25 |
jw280a | 1200 | 43200 | 120:1-180:1 | 175 | f25 |
jw315a | 1200 | 48600 | 120:1-180:1 | 175 | f25 |
jw400a | 1200 | 96000 | 300:1-360:1 | 320 | f25 |
jw450a | 1200 | 127500 | 420:1-480:1 | 425 | f25 |
提请您注意，这里只列出了很常用的组合，事实上ckd执行机构与jww蜗轮箱的组合型号有200余种，请您提出具体技术要求委托我公司为您选型。
