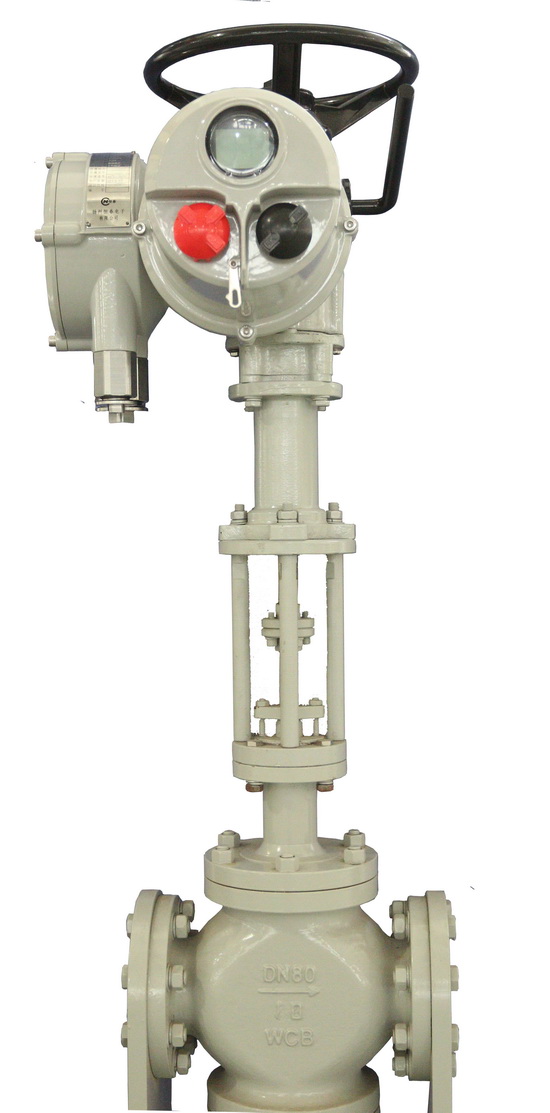

ckdm智能型直行程电动执行机构是ckd系列的派生产品，它接受统一的标准信号4-20ma将此转变成与输入信号相对应的出轴直线位移,自动地操纵调节阀或其它终端机构等完成自动调节任务,或者配用电动操作器实行手动摇控。广泛地用于发电厂、钢铁、石油、化工、轻工等工业部门的调节系统中。
其特点为：
产品功能完善、简单、实用、先进、可靠
可靠性指标mtbf≥2.5万小时
位置发送器具有恒流输出特性，输出电流为dc 4～20ma 信号
能承受较频繁起停,最大可以达到1200次/小时的起停频率位
系统稳定性高,伺服电机采用新型力矩电机,无隋走,响应快,运行平稳,无需制动器,从而避免了同类产品中的制动失效而引起系统震荡的问题。
ckdm直行程电动执行机构由多回转电动执行机构和支架装置构成,共有7个基本型号,输出推力范围为6~100kn,速度为24rpm/min,标准最大行程为250mm,特殊要求请预先定制。
ckdm直行程电动执行机构性能数据表（380vac/50hz)
执行器型号 | 输出转速rpm | 18 | 24 | 36 | 48 | 72 |
ckdm6 | 驱动螺杆直径/导程 mm | 24×4 | ||||
最大直线行程 mm | 100 | |||||
法兰型号 (iso 5210) | f10 | |||||
调节推力 kn | 6.0 | 4.0 | ||||
直线速度 mm/sec | 1.6 | 3.2 | ||||
额定关闭推力 kn | 12.5 | 8.2 | ||||
ckdm10 | 驱动螺杆直径/导程 mm | 26×5 | ||||
最大直线行程 mm | 100 | |||||
法兰型号 (iso 5210) | f10 | |||||
调节推力 kn | 10.0 | 6.6 | ||||
直线速度 mm/sec | 2.0 | 4.0 | ||||
额定关闭推力 kn | 22.0 | 14.0 | ||||
ckdm16 | 驱动螺杆直径/导程 mm | 26×5 | ||||
最大直线行程 mm | 150 | |||||
法兰型号 (iso 5210) | f10 | |||||
调节推力 kn | 16.0 | 10.5 | ||||
直线速度 mm/sec<, /p> | 2.0 | 4.0 | ||||
额定关闭推力 kn | 33.0 | 22.0 | ||||
ckdm25 | 驱动螺杆直径/导程 mm | 26×5 | ||||
最大直线行程 mm | 150 | |||||
法兰型号 (iso 5210) | f10 | |||||
调节推力 kn | 25.0 | 17.0 | ||||
直线速度 mm/sec | 2.0 | 4.0 | ||||
额定关闭推力 kn | 52.0 | 36.0 | ||||
ckdm40 | 驱动螺杆直径/导程 mm | 32x6 | ||||
最大直线行程 mm | 250 | |||||
法兰型号 (iso 5210) | f14 | |||||
调节推力 kn | 40.0 | 27.0 | ||||
直线速度 mm/sec | 2.4 | 4.8 | ||||
额定关闭推力 kn | 85.0 | 56.0 | ||||
ckdm60 | 驱动螺杆直径/导程 mm | 32x6 | ||||
最大直线行程 mm | 250 | |||||
法兰型号 (iso 5210) | f14 | |||||
调节推力 kn | 60.0 | 40.0 | ||||
直线速度 mm/sec | 2.4 | 4.8 | ||||
额定关闭推力 kn | 125.0 | 86.0 | ||||
ckdm100 | 驱动螺杆直径/导程 mm | 38x8 | ||||
最大直线行程 mm | 250 | |||||
法兰型号 (iso 5210) | f16 | |||||
调节推力 kn | 100 | 70 | ||||
直线速度 mm/sec | 3.2 | 6.4 | ||||
额定关闭推力 kn | 230 | 160 | ||||
ckdm直行程电动执行机构性能数据表（220vac/50hz）
执行器型号 | 输出转速rpm | 18 | 24 | 36 | 48 | 72 |
ckdm10 | 驱动螺杆直径/导程 mm | 26×5 | ||||
最大直线行程 mm | 100 | |||||
法兰型号 (iso 5210) | f10 | |||||
调节推力 kn | 6.50 | 5.5 | ||||
直线速度 mm/sec | 1.6 | 3.2 | ||||
额定关闭推力 kn | 13.0 | 11.0 | ||||
ckdm16 | 驱动螺杆直径/导程 mm | 26×5 | ||||
最大直线行程 mm | 100 | |||||
法兰型号 (iso 5210) | f10 | |||||
调节推力 kn | 10.0 | 7.0 | ||||
直线速度 mm/sec | 1.6 | , 3.2 | ||||
额定关闭推力 kn | 21.0 | 14.6 | ||||
ckdm25 | 驱动螺杆直径/导程 mm | 26×5 | ||||
最大直线行程 mm | 230 | |||||
法兰型号 (iso 5210) | f14 | |||||
调节推力 kn | 12.0 | 9.0 | ||||
直线速度 mm/sec | 2.4 | 4.8 | ||||
额定关闭推力 kn | 29.0 | 21.0 | ||||
ckdm40 | 驱动螺杆直径/导程 mm | 32×6 | ||||
最大直线行程 mm | 250 | |||||
法兰型号 (iso 5210) | f16 | |||||
调节推力 kn | 25.0 | 16.0 | ||||
直线速度 mm/sec | 2.4 | 4.8 | ||||
额定关闭推力 kn | 51.0 | 34.0 | ||||
ckdm60 | 驱动螺杆直径/导程 mm | 32×6 | ||||
最大直线行程 mm | 250 | |||||
法兰型号 (iso 5210) | f16 | |||||
调节推力 kn | 45.0 | 30.0 | ||||
直线速度 mm/sec | 3.2 | 6.4 | ||||
额定关闭推力 kn | 90.0 | 60.0 | ||||
