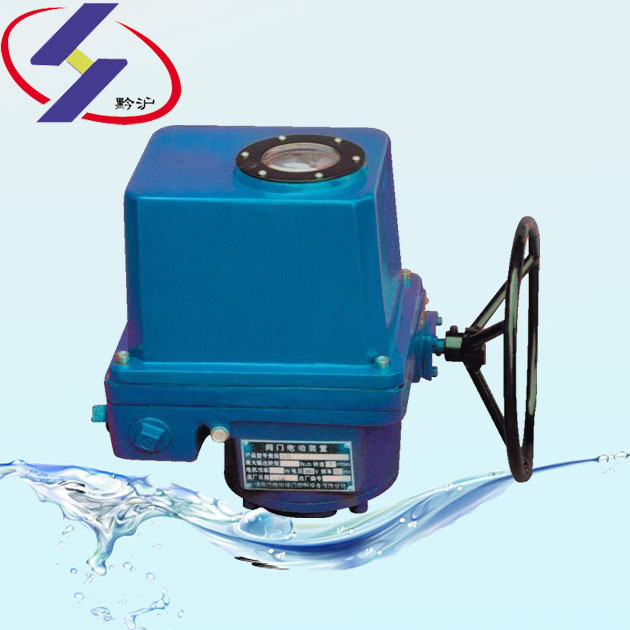

lq电动装置简介：
lq系列阀门电动执行器（电动装置）适用于中、小通径的碟阀、球阀等启闭件作直角旋转的阀门及其他类似设备。
lq电动装置型号规格：lq5-1、lq10-1、lq20-1、lq40-1、lq80-1
lq电动装置用于90度回转阀门
输出转矩50nm ～ 800nm

防护等级ip54(户内型)

电源：380vac / 3相 / 50hz，220vac / 单相 / 50hz
输出转矩：50~800 nm
输出转速：7.5~30 s/90deg
行程范围：90°±10°
防护等级：ip54(gb4028-84)
环境温度：-20 ~+40 °c
lq电动装置参数表：

规格	转矩nm	转速s/90deg	最大阀杆直径mm	电机功率w	手轮圈数	重量kg
lq10-1	100	15	ø20	30	73	17
lq20-1	200	15	ø20	60	73	17
lq40-1	400	15	ø35	90	64	35
lq80-1	800	15	ø35	180	64	35

lq电动执行器结构说明：
电动操作：电动机通过一级直齿轮副带动偏心轴旋转，偏心轴上安装有复合行星齿轮，因静齿圈外齿与蜗杆为自锁结构，行星齿轮的转动不能
使静齿圈转动，行星齿轮、静齿圈内齿、动齿轮及偏心轴组成2k-h行星齿轮系，以约530:1的减速比将偏心轴的转动传递到动齿轮上，驱动输出轴
工作。齿减速齿轮结构，具有自锁性能。
手动操作：转动手轮时，蜗杆带动静齿圈的外齿转旋转，通过静齿圈的内齿轮、复合行星齿轮、动齿轮组成的定轴齿轮系驱动输出轴旋转。因此，lq执行器的手动、电动操作转换通过静齿圈的角色变换完成，没有离合器，也无需切换手柄，实现全自动切换。
保护功能：防止电机过热，电机绕组内埋设温度保护开关。当电机过热时，温度保护开关动作，切断电机电源以保护电机不致损坏
