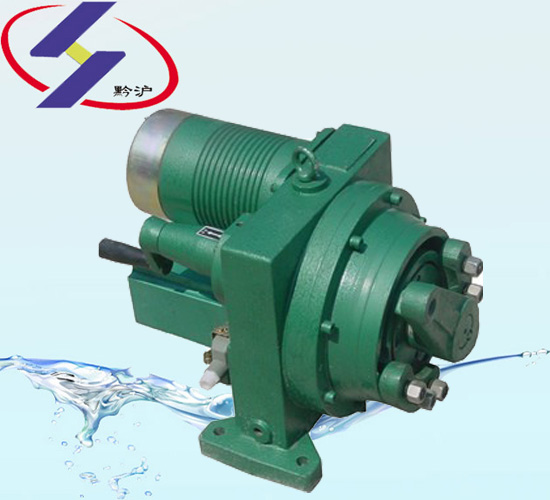

dkj角行程电动执行机构是ddz-ⅱ、ⅲ型系列仪表中的执行单元，与ddz-ⅱ、
ⅲ型控制单元仪表配套使用.它以交流电源为动力，接受统一的标准信号4～20ma,dc(或0～10ma,dc)，输入信号和位置发送器的反馈信号，通过伺服放大器的比较后，输出开关信号，驱动电机，经过机械减速，将输入信号转换成相对应的输出轴转角位移：自动地操纵风门挡板，蝶阀，球阀等装置，完成系统的自动调节任务：dkj角行程电动执行机构广泛应用于电站、冶金、石油、化工、机械、轻工、纺织、食品和医药等工业部门的调节系统中.
dkj角行程电动执行机构特点
●位置发送器采用齿轮式传动，确保限位可靠准确
●采用带角度指示的精密导电塑料电位器调试方便，易懂
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
●电机采用带过载保护的户外型伺服电机
型号编制说明
dkj-210(cx)
dk：普通型j：角行程210：输出力矩
c：有“c”表示反馈信号4～20ma， 无“c”表示反馈信号0～10ma
x：有“x”表示带电气限位，无“x”表示不带电气限位

项目名称		dkj系列
控制 　机构	输入信号	无
	反馈信号	0～10madc 4～20madc
	死区	0.4％～3％
	基本误差	±2.5％
	回差	≤1.5％
	限位	开侧，闭侧
	开度检测	精密导电塑料电位器
动力	动力	220v，50hz
	驱动电机	伺服电机
附属机构	加热器	选择件
	手动机构	手轮
安装 　条件	环境温度	无加热器-25℃～+70℃
	相对湿度	<95％
	环境气体	无腐蚀性气体
	接线口	十四线插头
	防护等级	技术参数

dkj角行程电动执行机构规格型号

型号	出轴转矩(nm)	额定转角	全行程时间(s)	额定电流(a)	质量(kg)
dkj-210	100	90°	100±20	0．5	31
dkj-310	250	90°	100±20	0．65	48
dkj-410	600	90°	100±20	1．5	86
dkj-510	1600	90°	100±20	2．5	125
dkj-610	4000	90°	100±20	4．5	125
dkj-710	6000	90°	100±20	8	145

　　　　　　　　　　　　　　　　　单位：mm　　　　　表 10

型号	a	b	c	d	e	f	g	h1	h2	h3	h4	l	1φ	2φ	3φ	键
dkj—210	220	245	130	158	86	35	100	270	233	128	20	360	φ12	φ25	φ14	8x7
dkj—310	260	300	100	130	115	50	120	307	260	135	20	445	φ13	φ35	φ16	10x8
dkj—410	320	365	130	162	142	60	150	380	322	170	30	565	φ14	φ40	φ18	12x8
dkj—510	390	424	180	212	121	80	170	440	379	196	35	640	φ14	φ58	φ20	18x11
dkj—610	430	476	200	240	140	100	170	495	435	225	35	690	φ14	φ60	φ30	18x11
dkj—710	510	560	270	320	165	110	215	630	544	304	50	810	φ22	φ86	φ30	24x14

dkj-210，dkj-310，dkj-410，dkj-510，dkj-610，dkj-710，dkj-2100，dkj-3100，dkj-4100，dkj-5100，dkj-6100，dkj-7100，dkj-2100m，dkj-3100m，dkj-4100m，dkj-5100m，dkj-6100m，dkj-7100m，skj-210，skj-310，skj-410，skj-510，skj-610，skj-710，skj-2100，skj-3100，skj-4100，skj-5100，skj-6100，skj-7100，skj-2100m，skj-3100m，skj-4100m，skj-5100m，skj-6100m，skj-7100m, zkj-210，zkj-310，zkj-410，zkj-510，zkj-610，zkj-710，zkj-2100，zkj-3100，zkj-4100，zkj-5100，zkj-6100，zkj-7100，zkj-2100m，zkj-3100m，zkj-4100m，zkj-5100m，zkj-6100m，zkj-7100m
