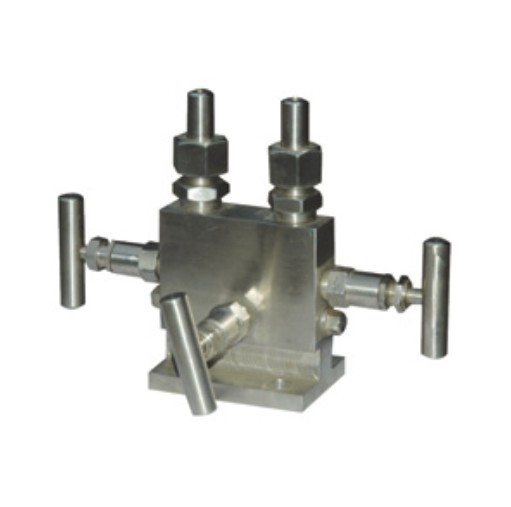

1151型三阀组结构形式
1151型三阀组适用于与1151系列电容差压变送器产品配套，其作用是从引压点将信号引入1151系列差压变送器正负测量室，使引压点与测量室接通或断开，为1151电容变送器不可缺少的配件。
应用规范
1、设计制造：gb/t 12224-1989；jb/t
8473-1996
2、连接形式：法兰式连接；npt内螺纹；对焊式管接头
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：gb/t 13927-1992
5、材料：碳钢按gb/t 12228-1989的规定
6/不锈钢按 gb/t 1220-1989的规定
性能规范 单位：mpa
实验项目 | 压力值 |
公称压力 | 16 |
壳体实验 | 24 |
密封试验 | 17.6 |
气压试验 | 9.6 |
适用温度 | ≤180℃ |
适用介质 | 水、蒸汽、油品等 |
主要零件材料
型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
1151-160 | 20# | 20# | 2cr13 | 20# | ptfe |
1151-160p | 1cr18ni9ti | 1cr18ni9ti | 1cr18ni9ti | 1cr18ni9ti |
主要外形尺寸
规格 | a | a1 | b | b1 | n-ф | n-m | 重量（kg） |
dn6 | 54 | 54 | 41 | 41 | 4-ф12 | 4-m10 | 2.2 |
