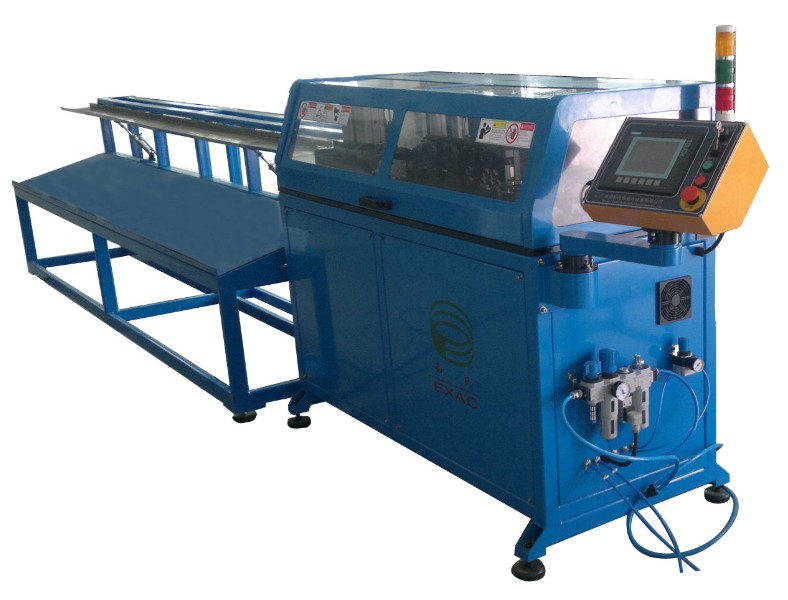

毛细管下料成型机：
用途：毛细管下料成型机适用于冰箱、空调配管生产过程中将毛细管校直、定长切、管端成形工序。
特点：毛细管下料成型机从上料，到滚轮校直，编码器计算长度，旋刀无屑预切，到气动模具拉断，成型下料。配有特别的切断装置，使得切断口整齐，缩口率小，无毛刺，无切屑。电器采用siemens可编程控制器作为核心控制，采用友好的人机界面作为参数录入及手动操作，主要动力位siemens伺服电机，自动化程度高，精度高，操作方便，性能可靠。
技术参数表：
项目 | 规格 |
管径 | ф1.8～5mm |
壁厚 | 0.3～1.0mm |
可加工数量 | 单管，双管 |
直线度公差 | ≤2‰ |
管口内径缩口率 | ＜5% |
一次开料平齐度 | ≤0.5mm（l=1000） |
表面状况 | 铜管表面无明显拉、划、压伤痕 |
铜管不圆度 | ≤3% |
长度检测 | 旋转编码器 |
拉断模开模方式 | 左右开模 |
送料速度 | 10s/1000mm;15s/3000mm;20s/12000mm |
校直度 | 5mm/1000mm(与材料的硬度有关) |
开料速度 | ≥6次/分钟（l=1000mm) |
控制系统 | siemens可编程控制器、触摸屏及伺服 |
工作环境 | 0~45°c |
功率 | 2.5kw |
压缩空气压力 | 0.5～0.8mpa |
外形尺寸 | 2000*600*1000（mm） |
重量 | 1t |
注：具体技术参数按订货合同执行。 | |
