青岛混砂机/碾轮式混砂机/转子混砂机是江苏英达机械有限公司专业生产的铸造设备，混砂机按混砂工艺特征，可以分为：以辗压﹑搓研作用为主的辗轮式混砂机；以混合作用为主的叶片式混砂机；兼有搓研﹑混合作用的逆流式或称转子式混砂机和兼有辗压﹑混合作用的摆轮式混砂机。混砂机按工作性质还可以分为间歇式和连续式两种混砂机。

碾轮式混砂机出现在20世纪初，仍广泛用于以黏土为黏结剂的型(芯)砂的混制。这种混砂机配置具有一定重量的辗轮，混砂时辗轮既能围绕混砂机的主轴公转，又能围绕辗轮轴自转。辗轮在辗压的同时搓研型砂，使型砂颗粒覆上一层黏结剂的薄膜。混制面砂和芯砂时，混砂质量优於其他混砂机。50年代初曾有用弹簧加压的辗轮式混砂机。由于采用弹簧加压，辗轮自重减轻，可用较高的主轴转速，同时辗压力可以随被辗压砂层的厚度自动调节，从而保证混砂效果均匀一致，提高了混砂的效率。



我公司生产的辗轮式混砂机铸造设备，主要用于铸造车间混制各种芯砂，小型车间混制型砂，也适用于其他行业混制颗粒状物料；

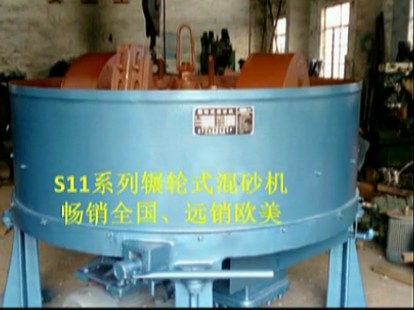

s114系高效辗轮式混砂机，具有效率高、混砂性能好、体积小、重量轻、运转平衡、维修方便等优点。

青岛混砂机/碾轮式混砂机/转子混砂机主要技术规格
1. 盘径 φ1820mm
2. 每次加料量 550kg
3. 混辗时间 2.5~5min
4. 生产率（指含水量在5%以下的潮模单一砂） 10~16t
5. 电机
1) 型号 y160l-6
2) 功率 15kw
3) 转速 970r.p.m
6. 主轴转速 42r.p.m
7. 辗轮
1) 辗轮直径 750mm
2) 辗轮宽度 240mm
8. 一个辗轮的辗压力 ~3000n
9. 卸料门
1) 长度 400mm
2) 宽度 240mm
10. 机器重量 ~3.5t

青岛混砂机/碾轮式混砂机/转子混砂机机器的结构和调整
本机共分八个部分：机体、卸料门、传动机构、立柱、辗轮、tz机构、内刮板、外刮板组成（图一）。通过地脚螺栓固定在基础上；卸料门、立柱分别与机体相连，辗轮内外刮板分别联系在立柱部分的十字头上。
该机由固定在机体上的电机通过弹性联轴器，带动传动机构运动并通过输出轴使混辗机构作逆时针旋转，卸料门开关通过手动把杆的推拉实现。
现将各部分概述如下：
1. 机体

由机盆、取样门、底盘组成。
2. 卸料门
该机卸料门属于翻板式，由转轴、门体、门板、插销、把杆等组成。卸料门关闭后应与底盘上平面的底板在同一水平面上，允差1mm。
3. 传动机构
（1）两级传动，电机通过联轴器，带动伞齿轮

（2）及大伞齿轮

（3）完成一级变速，再通过斜齿轮轴

（4）带动立柱中的大齿轮达到传动目的。斜齿轮轴从油管喷出在斜齿轮轴与立柱齿轮的啮合圆上，再通过齿轮箱上的回油孔润滑轴承及大小伞齿轮。齿箱侧壁上装有长形油标及观察窗

（5）来监视齿箱内的油面高低及观察齿轮运转和润滑情况。
4. 立柱
该部分起着支撑辗轮和传递回转作用。
5. 辗轮
砂子混制时的辗压揉搓作用全由此部分的重量给砂子以压力，并通过辗轮的旋转来实现。辗轮通过辗轮轴联接在曲臂上，曲臂轴又将曲臂与十字头联接在一起，曲臂另一端与tz机构相连。当曲臂通过十字头回转时，带动辗轮绕立柱轴线旋转，在此同时，辗轮与砂子磨擦，也绕其轴心线作自转运动。
曲臂可绕曲臂轴转动，以便使辗轮可随砂层厚度的变化自由起落。辗轮与底板应保持一定的间隙。
内外刮板在混制砂子时搅和并使其聚集在辗轮下，卸料时将砂子刮至卸料门。内外刮板磨擦面上均堆焊1.5mm厚碳化钨，以增长刮板寿命，此件与立柱、刮板、围圈均应有1~3mm间隙，过大会造成积砂增加阻力和加快刮板磨擦。

试车与操作

1. 试车：
1) 操作人员试车前应先熟悉本机说明书，全面了解机器的结构、性能和操作方法。
2) 按要求仔细检查，调正各部分的正确位置，不应有卡住或不灵活现象。
3) 往各润滑部位加注润滑油。
4) 用点动的方法检查机器的转向是否逆时针回转。
5) 机器在空运转过程中应密切注视各部轴承的温升，各部是否有磨擦现象。
6) 在上述要求达到后，便可加料进行负荷试车、生产。

2. 操作
1) 开动电机使机器运转。
2) 加注混合料。
3) 根据工艺要求混制一定时间后加所需要的水，从取样门取样化验、鉴定质量，合格后打开卸料门，将砂卸出机盆。
4) 卸完砂后，关闭卸料门加入第二次的混合料。

设备售后服务保证措施

1、产品质量实行“三包”，“三包”期六个月；

2、在三包期内，凡因正常使用出现的电气控制及机械部分的故障及损坏件，包修包换（人为及易损件除外）；

3、售后服务实行“24小时”答复，即用户与我公司售后服务办（电话：0515-83752966）联系，保证在24小时内电话解决或派人走出。

4、负责向需方提供设备设备易损件明细表、使用说明书、合格证等技术资料。
