产品简介

涂碳铝箔利用功能涂层对电池导电基材进行表面处理是一项突破性的技术创新，覆碳铝箔/铜箔就是将分散好的纳米导电石墨和碳包覆粒，均匀、细腻地涂覆在铝箔/铜箔上。涂碳铝箔能提供极佳的静态导电性能，收集活性物质的微电流，从而可以大幅度降低正/负极材料和集流之间的接触电阻，并能提高两者之间的附着能力，可减少粘结剂的使用量，进而使电池的整体性能产生显著的提升。

产品详细信息

电池涂碳铝箔(导电涂层)

涂碳铝箔在锂电池应用中的优势：

1.抑制电池极化，减少热效应，提高倍率性能；2.降低电池内阻，并明显降低了循环过程的动态内阻增幅；3.提高一致性，增加电池的循环寿命；4.提高活性物质与集流体的粘附力，降低极片制造成本；5.保护集流体不被电解液腐蚀；6.改善磷酸铁锂、钛酸锂材料的加工性能。涂层双面厚度：a款4～6μm，b款2～3μm。

导电涂层

利用功能涂层对电池导电基材进行表面处理是一项突破性的技术创新，覆碳铝箔/铜箔就是将分散好的纳米导电石墨和碳包覆粒，均匀、细腻地涂覆在铝箔/铜箔上。它能提供极佳的静态导电性能，收集活性物质的微电流，从而可以大幅度降低正/负极材料和集流之间的接触电阻，并能提高两者之间的附着能力，可减少粘结剂的使用量，进而使电池的整体性能产生显著的提升。 涂层分水性（水剂体系）和油性（有机溶剂体系）两种类型。锂电池涂碳铝箔

测试项目测量值测试方法铝箔基材厚度(μm)7-30千分尺外观颜色黑色/灰色目测导电涂层单面面密度(g/㎡/ side)0.5-2.0称重法压实后导电涂层单面厚度(m)1射线

产品外观sem图

电池类涂层

涂碳铝箔/铜箔的性能优势

1.显著提高电池组使用一致性，大幅降低电池组成本。如：• 明显降低电芯动态内阻增幅 ; • 提高电池组的压差一致性 ; • 延长电池组寿命 ; • 大幅降低电池组成本。

2.提高活性材料和集流体的粘接附着力，降低极片制造成本。如：• 改善使用水性体系的正极材料和集电极的附着力；
• 改善纳米级或亚微米级的正极材料和集电极的附着力；
• 改善钛酸锂或其他高容量负极材料和集电极的附着力；
• 提高极片制成合格率,降低极片制造成本。
涂碳铝箔与光箔的电池极片粘附力测试图使用涂碳铝箔后极片粘附力由原来10gf提高到60gf（用3m胶带或百格刀法），粘附力显著提高。3.减小极化，提高倍率和克容量，提升电池性能。如：• 部分降低活性材料中粘接剂的比例，提高克容量；
• 改善活性物质和集流体之间的电接触；
• 减少极化，提高功率性能。不同铝箔的电池倍率性能图其中c-al为涂碳铝箔，e-al为蚀刻铝箔，u-al为光铝箔4.保护集流体，延长电池使用寿命。如：• 防止集流极腐蚀、氧化；
• 提高集流极表面张力，增强集流极的易涂覆性能；
• 可替代成本较高的蚀刻箔或用更薄的箔材替代原有的标准箔材。不同铝箔的电池循环曲线图（200周）其中（1）为光铝箔，（2）为蚀刻铝箔，（3）为涂碳铝箔导电涂层加工能力

• 拥有日本富士涂布机、分切机和全自动电脑检查复卷机； • 涂布速度平均达到90-120米/分钟； • 单机每8小时生产约21，600米导电涂层铝箔， 可供约200kpcs的18650电芯使用； • 滚轮涂布最大宽度可达1米 ； • 可采用连续或间隙式涂布。

连续导电涂层主要规格

连续涂布宽度(mm)457360356346相应单面面密度(g/㎡/side)0.5-2.00.5-2.00.5-2.00.5-2.0 备注：可根据客户要求订制不同涂布的宽度与面密度。

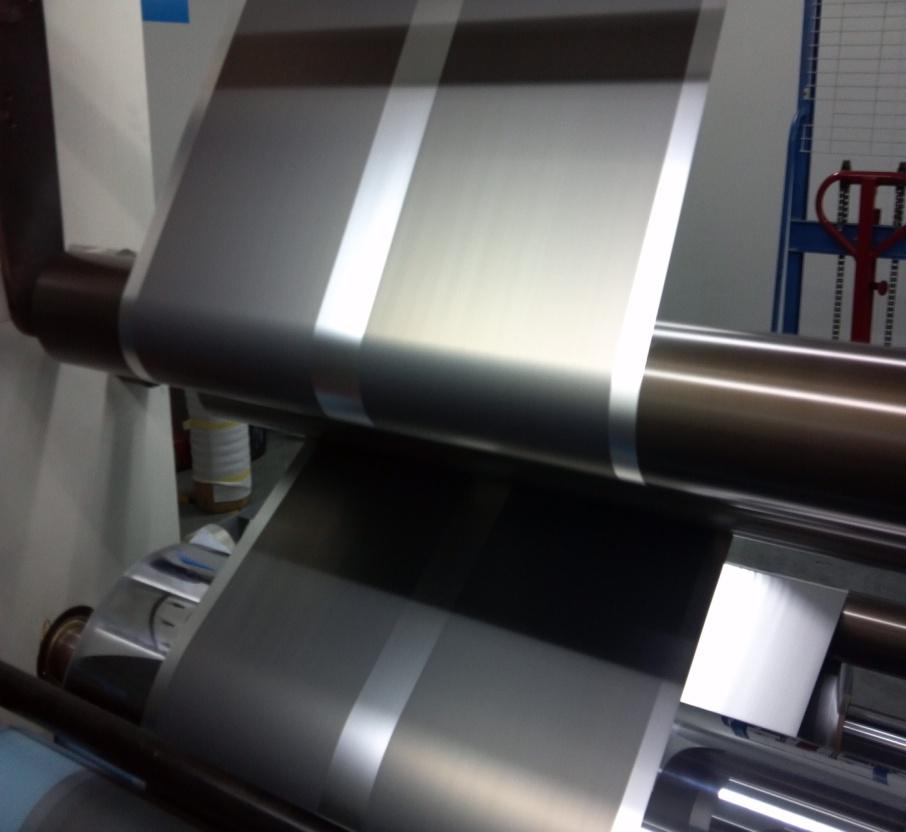

间隙导电涂层主要规格

连续涂布宽度(mm)457360356346346间隙宽度(mm)527606591598315留白宽度(mm)12536175153相应单面面密度(g/㎡/side)0.5-2.00.5-2.00.5-2.00.5-2.00.5-2.0 备注：可根据客户要求订制不同涂布的宽度与面密度。
