微信
这种磨损使表面逐渐剥落，零件尺寸减薄以致报废；其持性为在表而元明显的擦伤．断裂或塑性变形。由于常在粒度小于的硬粒子作用下发生．故分类于磨料磨损。例如排细粒子的风扇，一些研磨设备等常出现抛光磨损。这类磨损的防御办法同低应力磨损，如采用硬的镀层、表面硬化等方法。磨损含有固体粒子的流体冲刷固体表面，使其造成材料损失的磨损过程叫冲磨损。若流体中含固体粒子，流体与磨损材料旬有化学作用．则材料损失是机械作用祁作用共同产生的。冲磨损量一般用单位质量冲击粒子所造成材料损耗的质量f或损耗材料的体积e表示仕和c都称为冲率、即材料耗失总质量冲磨粒质量；式中材料比重。按照磨损状况可以分为类型冲击和泥浆冲刷。固体粒子冲磨损这是一种表面受固体粒子不断冲击所产生的损伤。当所有的冲击都叠加在同点时称为重复冲击。典型例子为脏环境中工作的风扇，载有粒子的排气系统，喷砂系统，砂尘中飞行的·eta等。用扫描电子显微镜观察重复冲击条件下产生的磨屑可发现3类磨屑：切屑、薄片屑相接团屑。每类磨屑对应不同的损伤机制。当单个粒子冲击表面时只会产生切屑。簿片屑的形成过程如下：在磨粒冲击表面时常把材料挤压到冲击坑的边缘．随着粒子连续不断池冲击揉搓表面层。形成一种极强烈变形的表面结构，并引起表面加工硬化；表面材料由于脆性断裂而形成薄片状磨屑脱落。当表面的层状结构和砂粒嵌入坑内时．使损伤加剧。磨粒嵌入表面．犹如形成“铁钻”在受磨粒冲击时、这些“铁钻”就是应力集中区，成为疲劳源。簇团屑是由于表面吸收的冲击能都转化为表面能耗散在材料内部，在局部地区产生高温。使凸起部分软化，造成点而被磨粒切削脱离表旧的铁屑，铵磨粒的冲击角和形状不同可出现4种类型的坑，切削坑、犁沟坑．唇坑相压入型坑(凹型坑)。坑的底部一般是圆形。类似于测世硬度时出现的压疽。固体粒子冲磨损一般有如下规律；磨损率正比于粒子的类型和粒度质量、速度
轴承齿轮耐磨纯锰系磷化液
1，本磷化所配表调为高品质表调，磷化膜层细腻，防腐性能好，表面调整能力强，可反复使用，不老化不变质不需隔段时间重新配槽，使用越久效果越稳定越好！！！
2，请知道：本磷化液为高要求纯锰系磷化液，品质性能均远优于同类产品，性价比非常高，无品质要求而且想寻求价格低的产品客户请做好成本预算再联系，谢谢！

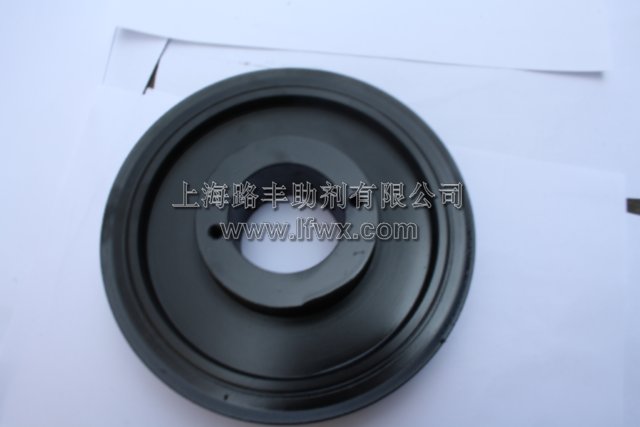

3，本磷化液的膜层厚度为3-12微米，■耐盐雾为■72-96小时■以上，磷化后实物图颜色为■灰黑或纯黑色■，对于紧固件，齿轮，轴承，链轮均能达到颜色要求.
4，同时我们具备同类磷化产品不备有的精细磷化加工经验，可以为您制定包括磷化配槽、磷化线设计在内的整套磷化工艺设计方案，相当确保您在磷化工艺质量的稳定和质量！
5.本磷化液能让碳钢工件具有■耐磨、■防锈、■美观、■自润滑的优势特点
6，本品为纯锰系磷化液，配槽最佳温度为95-98度，最低不能低于90度，与水稀释，比例为1:10，时间控制在10-15分钟
