dtw0612铝模板清砂机
简介

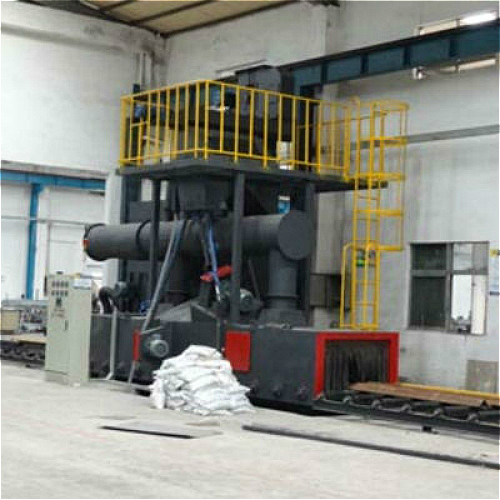

dtw-0612铝模板自动化喷丸清砂机是我公司引进德国及韩国技术根据“广东建星建筑工程有限公司”要求经过走访、学习及研究现场多次试验及改造自主研发、设计、生产的一款新型专门用于旧铝模板表面粘砂的自动化清洗设备。
dtw-0612铝模板自动化喷丸清砂机主要由以下机构组成：24小时连续清灰除尘系统、辊道输送系统、分离系统、提砂机系统、横向螺旋输送机、纵向螺旋输送机、回丸螺旋输送机、出料清丸系统、喷丸清理室、喷丸器、喷丸阀及自动化控制系统等组成。
|
序号 |
项目 |
部件名称 |
指标 |
备注 |
|
|
01 |
输送系统 |
输送辊道 |
电机功率 |
1.5kw×2 |
变频调速 |
|
运行速度 |
0.5-3m/min |
||||
|
辊道总长 |
7000mm |
||||
|
型号 |
dzg12000 |
||||
|
02 |
弹丸循环系统 |
清砂器 |
型号 |
e035 |
德国wheelabrator技术 |
|
清丸量 |
6×200kg/min |
||||
|
清射速度 |
90m/s |
||||
|
功率 |
6×7.5kw |
||||
|
纵、横向螺旋输送机 |
数量 |
2台 |
光电检测防卡死 |
||
|
功率 |
4kw+2.2kw |
||||
|
输送量 |
75t/h |
||||
|
斗式提升机 |
数量 |
1台 |
光电检测防皮带打滑 |
||
|
功率 |
5.5kw |
||||
|
提升量 |
80t/h |
||||
|
丸渣分离器 |
数量 |
1台 |
光电检测防卡死 |
||
|
分离区风速 |
5-6m/s |
||||
|
功率 |
2.2kw |
||||
|
分离量 |
80t/h |
||||
|
自动控丸阀 |
控丸数量 |
6 |
德国wheelabrator技术 |
||
|
控丸口径 |
60mm |
||||
|
耗气量 |
0.1～0.3m3/min |
||||
|
丸料吹扫 |
吹扫方式 |
高压吹扫 |
高压自动吹扫连续式回收 |
||
|
高压风机 |
11kw×1台 |
||||
|
丸料回收 |
电机功率 |
2.2kw×1台 |
|||
|
03 |
除尘系统 |
吸尘风机 |
风机型号 |
4-72no5a |
美国唐纳森技术 |
|
功率 |
15kw |
||||
|
总风量 |
14163m3/h |
||||
|
全压力 |
1597pa |
||||
|
04 |
自动控制系统 |
人机界面 |
西门子 |
smart系列 |
自动化控制故障报警三色指示 |
|
plc处理器 |
西门子 |
s7-200系列 |
|||
|
低压电器 |
正泰、施耐德 |
低压产品 |
|||
|
电线、缆 |
江南 |
国标电线、缆 |
|||
dtw-0612铝模板自动化喷丸清砂机采用德国西门子“plc编程器”和“人机界面触摸屏”联合控制实现系统“一键”启动。引进德国“wheelabratter”公司技术设计实现有工件清理没产品不清理的理想自动化流程。既减轻了人工的劳动强度，同时也提高了设备易损件的使用寿命。
dtw-0612设备主要技术性能表
|
序号 |
项目 |
指标 |
备注 |
|
|
1 |
清理进口尺寸 |
≤w1200×h600mm |
工件通过处理 |
|
|
2 |
辊道载重 |
100kg/h |
钢管制作 |
|
|
3 |
处理工件 |
铝合金模板 |
清理粘砂 |
|
|
4 |
生产量 |
1.0-1.5m/min |
200-260m 2/天 |
|
|
5 |
清理等级 |
a-bsa2.0-2.5 |
iso8501-1标准 |
|
|
6 |
处理材料范围 |
铝合金粘砂板 |
弹丸：不锈钢丸 |
|
|
7 |
钢板表面粗糙度 |
ra15-65μm（可调） |
由钢丸直径决定 |
|
|
8 |
噪音水平 |
≤85dbb |
工作现场 |
|
|
9 |
粉尘排放浓度 |
烟囱≤100mg/m3 |
室内≤5mg/m3 |
|
|
10 |
总功率 |
～80kw |
|
|
|
11 |
总耗气量 |
1.2～1.5 m3/min |
气压0.5-0.7mpa |
|
|
12 |
工作相对湿度 |
≤96% |
|
|
|
13 |
适应环境温度 |
-10～45℃ |
|
|
|
14 |
工作时间 |
≤16h/天 |
|
|
|
15 |
设备表面油漆颜色 |
海南色、冰蓝色、机床灰 |
用户选择 |
|
|
16 |
其他环境要求 |
1、无强酸、碱、盐腐蚀区域 |
|
|
|
2、杜绝露天场区 |
||||
|
17 |
整线 |
输送辊道 |
上料l：3000mm,室体l6000mm,下料l:3000mm |
|
|
清理室体 |
l6000×w1500mm |
|||
|
首次加丸 |
2300kg(建议首次采购3000kg) |
|||
|
最大高度 |
≤5800mm |
|||
|
平面占地 |
l12000×w5600×h5800mm |
|||
|
操作高度 |
1300mm(无地基) |
|||
技术服务承诺
1、我公司已通过iso9001 国际质量管理体系认证，我们对承包范围内的一切设备，从设计、制造、安装、调试至交付验收均按体系规定的程序执行，并且承担全部责任，所有设计图纸需经用户认可，在全过程中充分听取用户的意见，接受用户监督；
2、我公司在工程承包方面有丰富的经验，完全能够按时优质地完成整个工程，决不将工程中的任何项目转包于第三方确保产品质量；
3、我们将派有经验的人员到现场负责施工安装并参加调试；
4、我公司负责为用户免费培训3-4 名操作人员，培训内容：设备操作、机械及电器维修并解答用户提出的技术问题；
5、保修期满后，我方优惠供应各种易损件、配件；
6、我们将向用户提供如下技术文件：设备基础图、电气原理图、设备使用与维修说明书、设备合格证、验收报告；
7、质量保修期以设备正式验收签字（章）之日起十二个月，保修期内如有零件损坏属用户负责的，修复更换配件的费用由用户承担。如属质量问题，我公司在用户限定的时间无条件更换。质保期满后，我方仍终生售后服务。
