电压互感器和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单 位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重 设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

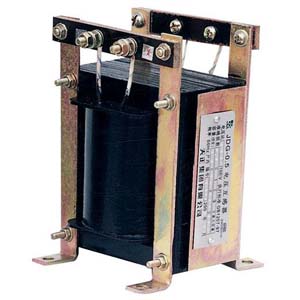

jdg-0.5型电压互感器适用于额定频率为50hz或60hz、额定电压为0.5kv及以下的电力系统中，作电能、电太坏的测量和继电保护用。
| 额定电压(v) | 额定负荷(va) | 极限负荷(va) | |||
| 一次 | 二次 | 0.5级 | 1级 | 2级 | |
| 220 | 100 | 25 | 40 | 100 | 200 |
| 380 | 100 | 25 | 40 | 100 | 200 |
| 660 | 100 | 25 | 40 | 100 | 200 |
电压互感器的作用是：把高电压按比例关系变换成100v或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压 与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二 次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说，电压互 感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。
