光纤激光打标机原理

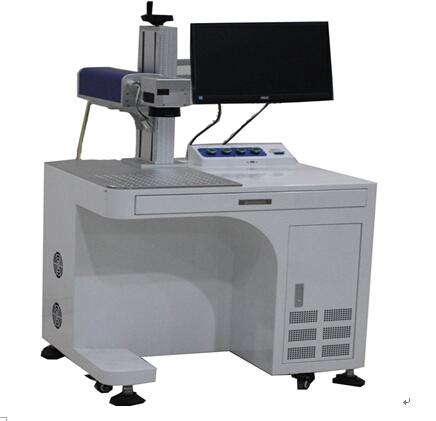

sh-20w系列光纤打标机是我公司运用现今世界上最新进的激光技术研制而成的新一代激光打标机系统，采用光纤激光器输出激光，再经高速扫描振镜系统实现打标功能。光纤打标机电光转换效率高，采用风冷方式冷却，整机体积小巧，输出光束质量好，可靠性高。可雕刻金属材料和部分非金属材料，主要应用于对深度、光滑度、精细度要求较高的领域，如钟表、模具行业，位图打标等。

光纤激光打标机特点

优秀的光束质量sh-20w系列光纤激光打标机光束质量比传统的固体激光打标机好很多，聚焦光斑直径不到20um。发散角是半导体泵浦激光器的1/4。特别适用于精密、精细打标。

●  使用成本低廉: 电光转换效率最高达到30％，整机耗电约300w，是灯泵浦固体激光打标机的1/15，大大节省能耗支出。

●免维护操作: 激光器无需进行任何维护，也不用调整或清洁镜片。

● 激光器使用寿命长: th-g10光纤激光打标机使用激光二极管作为泵浦源，其平均工作时间可达10万小时。

● 体积小巧、适用于恶劣环境: 激光器通过光缆实现激光距离传输、结构紧凑。散热效果好，无需庞大的水冷系统，只需简单的风冷即可。

● 在一定冲击、震动、较高温度或有灰尘等恶劣的环境下也能正常工作。 加工速度快:加工速度是传统激光打标机的2-3倍。

适用材料及领域

应用材料及行业

适用材料：任何金属含稀有金属、工程塑料、电镀材料、镀膜材料、喷涂材料、塑料橡胶、环氧树脂、陶瓷、等材料。

应用行业：手机按键、塑胶透光按键、电子元器件、集成电路（ic）、电工电器、通讯产品、卫浴洁具、工具配件、刀具、眼镜钟表、珠宝首饰、汽车配件、箱包饰扣、炊具 、不锈钢制品等行业。

光纤激光打标机ylp系列技术参数

激光器类型                 德国ipg系列激光器

最大激光功率                      5w    /10w/20w

激光波长                           1060nm

光束质量m2                    <1.2

激光重复频率                      20khz      -100khz

雕刻范围                           100mm×100mm/160mm×160mm

雕刻深度                           ≤0.4mm

雕刻线速                           ≤10000mm/s

最小线宽                           0.012mm

最小字符                           0.15mm

重复精度                           ±0.003mm

整机耗电功率                       300w

电力需求                            220v/单相/50hz/3a

冷却方式                    风冷

系统外型尺寸（长×宽×高）

主机系统                           550mm×400mm×200mm
