提供加工不锈钢防水接头
技术参数

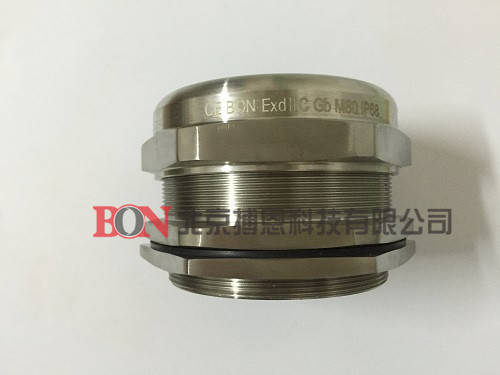

产品名称：不锈钢防爆电缆接头、不锈钢防爆固定头
螺牙规格：公制牙m、德制牙pg、美制npt、英制g
产品材质：a、c、f部分均采用优质的304、ss316不锈钢制成，e部分以ul认可的尼龙pa66制成（防火等级ul94v-2）。b、d部分采用三元乙丙橡胶制成。
产品认证：欧洲ce认证、欧洲环保sgs认证、美国ul认证以及防爆ex认证。
防护等级：304、ss316不锈钢制成格兰头具体独特防爆性能，在规定的卡扣范围之内，并使用o型密封圈旋紧迫紧头，防护等级可达到ip68-10巴压力(旋紧部件)，二区隔离型防爆（ex
dll)。
产品特性：特殊夹紧爪与夹紧圈凹凸相扣之设计，配合迫紧头装配省时便利，夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂。
环境温度:静态-40℃至100℃短时120℃，动态-20℃至80℃短时100℃。
应用场合：海上作业设备，矿井机械设备，化工设备等工作环境恶劣的场合。电缆防水接头是电缆的配套。产品，接头可接入设备箱体上，也可以根据选用的螺纹接入进出口为内置螺纹的电动设备上。
更多选择：可根据客户实际要求，特别定制。需要订购时来电咨询。
不锈钢mg公制螺纹 metric
thread
型号规格 cat.no | 适用电缆范围 cabie range | ag thread | l | gl | 箱体孔径 panel mounting hole | 六角尺寸 | |
对边 | 对角 | ||||||
bon-ag-m12-ss-6 | ф3.0-ф6.5 | m12*1.5 | 19 | 8 | ф12.2 | 15 | 17 |
bon-ag-m12-ss-7 | ф4.5-ф7.8 | m12*1.5 | 19 | 8 | ф12.3 | 15 | 17 |
bon-ag-m16-ss-8 | ф4.0-ф8.0 | m16*1.5 | 20 | 8 | ф16.2 | 18 | 20 |
bon-ag-m16-ss-10 | ф5.0-ф10 | m16*1.5 | 20 | 8 | ф16.3 | 18 | 20 |
bon-ag-m18-ss-10 | ф5.0-ф10.0 | m18*1.5 | 21 | 8 | ф18.2 | 22 | 25 |
bon-ag-m20-ss-10 | ф5.0-ф10.0 | m20*1.5 | 22 | 9.5 | ф20.2 | 24 | 27 |
bon-ag-m20-ss-12 | ф6.0-ф12.0 | m20*1.5 | 22 | 9.5 | ф20.2 | 24 | 27 |
bon-ag-m20-ss-14 | ф10.0-ф14.0 | m20*1.5 | 23 | 9.5 | ф20.2 | 24 | 27 |
bon-ag-m22-ss-14 | ф10.0-ф14.0 | m22*1.5 | 23 | 9.5 | ф22.2 | 26 | 30 |
bon-ag-m25-ss-14 | ф10.0-ф14.0 | m25*1.5 | 23 | 12 | ф25.2 | 28 | 33 |
bon-ag-m25-ss-18 | ф13.0-ф18.0 | m25*1.5 | 25 | 12 | ф25.2 | 28 | 33 |
bon-ag-m27*2-ss-18 | ф13.0-ф18.0 | m27*2 | 25 | 12 | ф27.2 | 30 | 35 |
bon-ag-m30-ss-18 | ф13.0-ф18.0 | m30*1.5 | 27 | 12.5 | ф30.2 | 32 | 38 |
bon-ag-m30*2-ss-21 | ф18.0-ф21.0 | m30*2 | 27 | 12.5 | ф30.2 | 32 | 38 |
bon-ag-m32-ss-23 | ф16.0-ф23.0 | m32*1.5 | 29 | 12.5 | ф32.2 | 40 | 46 |
bon-ag-m32-ss-25 | ф17.0-ф25.0 | m32*1.5 | 29 | 12.5 | ф32.2 | 40 | 46 |
bon-ag-m36*2-ss-25 | ф17.0-ф25.0 | m36*2 | 33 | 12.5 | ф36.2 | 40 | 46 |
bon-ag-m40-ss-32 | ф24.0-ф32.0 | m40*1.5 | 35 | 14 | ф40.2 | 48 | 54 |
bon-ag-m48*2-ss-32 | ф24.0-ф32.0 | m48*2 | 36 | 15 | ф48.2 | 50 | 54 |
bon-ag-m50-ss-38 | ф31.0-ф38.0 | m50*1.5 | 37 | 14 | ф50.2 | 57 | 63 |
bon-ag-m60-ss-44 | ф37.0-ф44.0 | m60*1.5 | 38 | 15 | ф60.2 | 65 | 72 |
bon-ag-m63-ss-44 | ф37.0-ф44.0 | m63*1.5 | 38 | 15 | ф63.2 | 70 | 78 |
bon-ag-m70-ss-54 | ф43.0-ф54.0 | m70*1.5 | 45 | 16 | ф70.2 | 76 | 85 |
bon-ag-m72-ss-52 | ф42-ф52 | m72*1.5 | 45 | 15 | ф72.2 | 85 | 96 |
bon-ag--m80-ss-65 | ф53.0-ф65.0 | m80*1.5 | 50 | 16 | ф80.2 | 88 | 97 |
bon-ag-m90-ss-65 | ф53.0-ф65.0 | m90*1.5 | 60 | 16 | ф90.2 | | |
型号规格 | 适用电缆范围 | ag | l | gl | 箱体孔径 | 六角尺寸对边 | ||
pg德 | bon-ag-pg7-ss-6 | ф3.0-ф6.5 | pg7 | 19 | 9 | ф12.2 | 15 | |
bon-ag-pg9-ss-8 | ф4.0-ф8.0 | pg9 | 20 | 9 | ф15.2 | 18 | ||
bon-ag-pg11-ss-10 | ф5.0-ф10.0 | pg11 | 21 | 9.5 | ф18.2 | 20 | ||
bon-ag-pg13.5-ss-12 | ф6.0-ф12.0 | pg13.5 | 22 | 10 | ф20.2 | 23 | ||
bon-ag-pg16-ss-14 | ф10.0-ф14.0 | pg16 | 23 | 10 | ф22.5 | 24 | ||
bon-ag-pg21-ss-18 | ф13.0-ф18.0 | pg21 | 25 | 12 | ф28 | 30 | ||
bon-ag-pg29-ss-25 | ф17.0-ф25.0 | pg29 | 35 | 14 | ф37 | 48 | ||
bon-ag-pg36-ss-32 | ф24.0-ф32.0 | pg36 | 37 | 14 | ф47 | 57 | ||
bon-ag-pg42-ss-38 | ф31.0-ф38.0 | pg42 | 38 | 15 | ф54 | 65 | ||
bon-ag-pg48-ss-44 | ф37.0-ф44.0 | pg48 | 38 | 15 | ф59.2 | 70 | ||
bon-ag-pg63-ss-52 | ф42.0-ф52.0 | pg63 | 45 | 16 | ф72 | 76 | ||
npt美 | bon-ag-npt3/8-ss-8 | ф4.0-ф8.0 | npt3/8 | 20 | 9 | ф16.2 | 18 | |
bon-ag-npt1/2-ss-12 | ф6.0-ф12.0 | npt1/2 | 22 | 10 | ф21.3 | 23 | ||
bon-ag-npt3/4-ss-16 | ф12.0-ф16.0 | npt3/4 | 25 | 12 | ф26.6 | 28 | ||
bon-ag-npt1-ss-23 | ф16.0-ф23.0 | npt1 | 29 | 14 | ф33.4 | 40 | ||
bon-ag-npt1-1/4-ss-25 | ф17.0-ф25.0 | npt1-1/4 | 35 | 14 | ф42 | 48 | ||
bon-ag-npt1-1/2-ss-32 | ф24.0-ф32.0 | npt1-1/2 | 37 | 14 | ф48 | 57 | ||
bon-ag-npt2-ss-44 | ф37.0-ф44.0 | npt2 | 38 | 15 | ф60.2 | 70 | ||
g英制 | bon-ag-g1/4-ss-6 | ф3.0-ф6.5 | g1/4 | 19 | 9 | ф13.2 | 15 | |
bon-ag-g3/8-ss-8 | ф4.0-ф8.0 | g3/8 | 20 | 9 | ф16.5 | 18 | ||
bon-ag-g1/2-ss-12 | ф6.0-ф12.0 | g1/2 | 22 | 10 | ф21.3 | 23 | ||
bon-ag-g3/4-ss-16 | ф12.0-ф16.0 | g3/4 | 25 | 12 | ф26.6 | 30 | ||
bon-ag-g1-ss-23 | ф16.0-ф23.0 | g1 | 29 | 14 | ф33.3 | 36 | ||
bon-ag-g1-1/4-ss-25 | ф17.0-ф25.0 | g1-1/4 | 35 | 14 | ф42.1 | 48 | ||
bon-ag-g1-1/2-ss-32 | ф24.0-ф32.0 | g1-1/2 | 37 | 14 | ф47.8 | 52 | ||
bon-ag-g2-ss-44 | ф37.0-ф44.0 | g2 | 38 | 15 | ф59.2 | 64 | ||
