纵剪机生产线的主要结构与参数

金属分条机的主要结构和相关的技术参数技术参数这一块针对于客户所需加工的材料宽度厚度就会有相应的不同此技术参数是金铮机械kjs1.5x1300分条线的主要参数。

1、液压上料小车     入料液压台车四导柱式机架采用钢板焊接v型台车液压升降油缸规格为φ100 x350mm电动行走电机为2.2kw摆线针电机承重5吨。

2、液压内涨开卷机    功能:支撑卷板并对钢带提供张力由机架、主轴、涨缩卷筒、解卷压料装置、刹车装置、动力部分组成。 a)主体机架由型钢、a3钢板、#45钢锻打轴承座组焊后而成经退火定性处理不变形两个轴承座一次镗孔而成保证主轴安装的同心度不产生径向跳动。 b)主轴由40gr圆钢钻直径85mm通孔调质后再精车而成工作面直径160mm承重5吨。 c)涨缩卷筒采用滑块式推拉膨胀卷筒形式四块弧形板、线割滑块对膨胀直径ф460mm—ф520mm卷筒有效工作长度1050mm整体芯轴保证卷筒涨大和缩小时同心度卷筒涨大到直径508mm时上车床车圆表面电镀硬铬。 d)解卷压料装置由压料辊、支撑臂、油缸组成压料辊面包聚胺脂胶解卷时压住料头帮助解卷时料头不会返松支撑臂由液压油缸作动力升降。 e)刹车装置采用气动碟式刹车组件刹车力度可调节停车时刹紧保证待机和开机状态都不会松卷以免松卷时刮伤板面。 f)油压动力推拉涨缩芯轴油压缸型号规格fa-ф100×130mm采用旋转接头供油方式压料升降液压缸fa-ф80×220 mm。 g)电气动力开卷机动力采用3.7kw交流电机带链条传动1台

3、过渡桥 由工作台、活动过桥、滚道机构组成引料作业时过渡桥推进正常运行作业时过渡桥推出以储存开卷主机与金属分条机间的积剩板料上下极限有光电控制器控制。

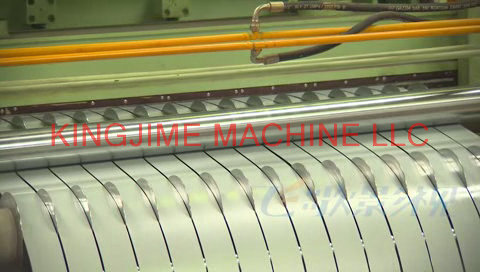

4、纵剪分条机分条主机机架全部采用钢板焊接经退火后正火处理上刀轴同步升降电机为0.75kw摆线针电机刀轴规格φ160 x1050mm材料42crmu调质处理hrc38°40°固定牌坊厚480mm一件活动牌坊厚200mm一件液压油缸传动刀轴由同步箱万向节传动侧导位四立柱式手动侧导位两侧可单独控制调整范围2001000 mm。夹送辊两条夹送包丁晴胶精磨处理、辊径130x1000mm液压同步升降。驱动电机为22kw直流调速电机。

5、收边机 收边机过渡架采用型钢与钢板焊接上装3条滚动轴由两支油缸支撑升降方便分条后的材料进入活套池。收边料机过渡架两边各装配1台收边机主传动采用4kw力矩电机

锥形手动涨缩、自动排线功能。

6、过渡桥 由工作台、活动过桥、滚道机构组成引料作业时过渡桥推进正常运行作业时过渡桥推出以储存开卷主机与分条机间的积剩板料上下极限有光电控制器控制。

7、液压涨力站 1)分离架采用钢板焊接主轴采用40cr调质处理分离隔片用管介子分隔隔片采用cr15热处理精加工而成。 2)压整辊牌坊采用钢板焊接上辊采用两个mobφ80x100 mm液压油缸升降压紧辊材料40cr调质处理规格为φ130x1000mm。 3)涨力站采用平板式涨力由双油缸推动上压板下压产生涨力以保收料拉紧整齐油缸规格为mobφ125x150 mm。 4)导向辊采用φ300x1000mm滚筒表面经渗氮处理经久耐用两头采用ucp轴承固定以保收料平稳。 5)送料架采用渡压升降接料方便带钢进入收卷机。

8、液压钳口收卷机 a、功能支撑钢带并提供足够收卷力由机架、主轴、带钳口涨缩卷筒、收卷分隔装置、刹车装置、减速装置、动力部分组成。 b、构造 h)主体机架由型钢、a3钢板、#45钢锻打轴承座组焊而成箱体式机架两个轴承座一次镗孔而成保证主轴安装的同心度不产生径向跳动。 i)主轴由40gr圆钢钻直径85mm通孔调质再精车而成工作面直径195mm承重5吨。 j)涨缩卷筒采用滑块式推拉膨胀卷筒形式四块铸钢弧形板、线割滑块对膨胀直径ф460mm—ф508mm带钳口装置钳口0-5mm可调钳夹力卷筒有效工作长度1000mm整体芯轴保证卷筒涨大和缩小时同心度卷筒涨大到直径508mm时上车床车圆表面电镀硬铬。 k)收卷分隔装置由隔片辊、支撑臂、油缸组成隔片辊面镀硬铬收卷时将板带分隔精确定位进入收卷筒保证收卷卷带整齐液压油缸动力随收卷卷料直径增大而上升油压缸型号规格fa-ф100×200mm。 l)刹车装置采用气动碟式刹车组件刹车力度可调节停车时刹紧开车时松开保证待机和开机状态都不会松卷以免造成松卷。 m)减速装置两对减速齿轮安装在箱体式机架内箱体是由上下两个半箱体组合而成形成箱体式减速机可使回转动力和主轴减速以增大扭力。组合箱体减速机便于维护维修是目前最流行的方式。。 n) 电气动力45kw直流调速电机经联轴器直联。

9、出料液压台车 出料液压台车四导柱式机架采用钢板焊接v型台车液压升降油缸规格为φ100 x350mm电动行走电机为2.2kw摆线针电机承重5吨。

10、液压系统主体构造钢板焊接油箱容量400kg及各式油压阀油路板。

动力7.5kw马达直接叶片泵台湾出油量30cc正常压力70kg/cm2最大压力140kg/cm2

11、电气控制系统整线顺序动作采用日本欧姆龙plc程序触摸屏控制实现全线顺序控制。电控操作台配该机所需的电控操作台三台一主二副一站式操作全线控制、线速调节英国欧陆590直流调速控制器。v
