1. 标准来源

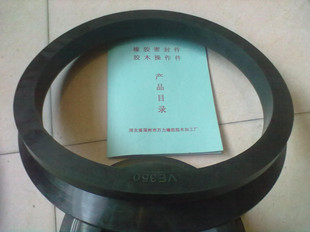

vd型橡胶密封圈 jb/t 6994-93标准。产品包括（vs,va,vl)
2. 特点
旋转端面用纯胶密封，防止外界的灰尘、粉末、水及它们的混合物和油脂等进入轴承或密封系统。可用于大部分轴承中，并且可以作为副密封用于主密封容易失效的恶劣环境中。
3.材料
一般情况下选用丁腈橡胶nbr；在使用温度高于100℃，或者极端耐化学介质的情况下，选用氟橡胶fkm。
4． 性能
*安装方便，可以正常拉伸并依靠橡胶本身的弹性使其紧包在旋转轴上；
*唇口接触压力小，并且接触压力随线速度的增加而降低，耐磨性好；
*允许一定程度的轴偏心；
规格 | 适用轴径 | 内径 | 外径 | 高度 | 单价 |
va-03 | 2.7-3.5 | 2.5 | 5.5 | 2.1/3 |
|
va-04 | 3.5-4.5 | 3.2 | 7.2 | 2.4/3.7 |
|
va-05 | 4.5-5.5 | 4 | 8 | 2.4/3.7 |
|
va-06 | 5.5-6.5 | 5 | 9 | 2.4/3.7 |
|
va-07 | 6.5-8.0 | 6 | 10 | 2.4/3.7 |
|
va-08 | 8.0-9.5 | 7 | 11 | 2.4/3.7 |
|
va-10 | 9.5-11.5 | 9 | 15 | 3.4/5.5 |
|
va-12 | 11.5-13.5 | 10.5 | 16.5 | 3.4/5.5 |
|
va-14 | 13.5-15.5 | 12.5 | 18.5 | 3.4/5.5 |
|
va-16 | 15.5-17.5 | 14 | 20 | 3.4/5.5 |
|
va-18 | 17.5-19 | 16 | 22 | 3.4/5.5 |
|
va-20 | 19-21 | 18 | 26 | 4.7/7.5 |
|
va-22 | 21-24 | 20 | 28 | 4.7/7.5 |
|
va-25 | 24-27 | 22 | 30 | 4.7/7.5 |
|
va-28 | 27-29 | 25 | 33 | 4.7/7.5 |
|
va-30 | 29-31 | 27 | 35 | 4.7/7.5 |
|
va-32 | 31-33 | 29 | 37 | 4.7/7.5 |
|
va-35 | 33-36 | 31 | 39 | 4.7/7.5 |
|
va-38 | 36-38 | 34 | 42 | 4.7/7.5 |
|
va-40 | 38-43 | 36 | 46 | 5.5/9 |
|
va-45 | 43-48 | 40 | 50 | 5.5/9 |
|
va-50 | 48-53 | 45 | 55 | 5.5/9 |
|
va-55 | 53-58 | 49 | 59 | 5.5/9 |
|
va-60 | 58-63 | 54 | 64 | 5.5/9 |
|
va-65 | 63-68 | 58 | 68 | 5.5/9 |
|
va-70 | 68-73 | 63 | 75 | 6.8/11 |
|
va-75 | 73-78 | 67 | 79 | 6.8/11 |
|
va-80 | 78-83 | 72 | 84 | 6.8/11 |
|
va-85 | 83-88 | 76 | 88 | 6.8/11 |
|
va-90 | 88-93 | 81 | 93 | 6.8/11 |
|
va-95 | 93-98 | 85 | 97 | 6.8/11 |
|
va-100 | 98-105 | 90 | 102 | 6.8/11 |
|
va-110 | 105-115 | 99 | 113 | 7.9/12.8 |
|
va-120 | 115-125 | 108 | 122 | 7.9/12.8 |
|
va-130 | 125-135 | 117 | 131 | 7.9/12.8 |
|
va-140 | 135-145 | 126 | 140 | 7.9/12.8 |
|
va-150 | 145-155 | 135 | 149 | 7.9/12.8 |
|
va-160 | 155-165 | 144 | 160 | 9/14.5 |
|
va-170 | 165-175 | 153 | 169 | 9/14.5 |
|
va-180 | 175-185 | 162 | 178 | 9/14.5 |
|
va-190 | 185-195 | 171 | 187 | 9/14.5 |
|
va-199 | 195-210 | 180 | 196 | 9/14.5 |
|
va-200 | 190-210 | 180 | 210 | 14.3/25 |
|
va-220 | 210-235 | 198 | 228 | 14.3/25 |
|
va-250 | 235-265 | 225 | 255 | 14.3/25 |
|
va-275 | 265-290 | 247 | 277 | 14.3/25 |
|
va-300 | 290-310 | 270 | 300 | 14.3/25 |
|
va-325 | 310-335 | 292 | 322 | 14.3/25 |
|
va-350 | 335-365 | 315 | 345 | 14.3/25 |
|
va-375 | 365-390 | 337 | 367 | 14.3/25 |
|
va-400 | 390-430 | 360 | 390 | 14.3/25 |
|
va-450 | 430-480 | 405 | 435 | 14.3/25 |
|
va-500 | 480-530 | 450 | 480 | 14.3/25 |
|
va-550 | 530-580 | 495 | 525 | 14.3/25 |
|
va-600 | 580-630 | 540 | 570 | 14.3/25 |
|
va-650 | 630-665 | 600 | 630 | 14.3/25 |
|
va-700 | 665-705 | 630 | 660 | 14.3/25 |
|
va-725 | 705-745 | 670 | 700 | 14.3/25 |
|
va-750 | 745-785 | 705 | 735 | 14.3/25 |
|
va-800 | 785-830 | 745 | 775 | 14.3/25 |
|
va-850 | 830-875 | 785 | 815 | 14.3/25 |
|
va-900 | 875-920 | 825 | 855 | 14.3/25 |
|
va-950 | 920-965 | 865 | 895 | 14.3/25 |
|
