gm型平板钢闸门安装使用说明书

编辑：admin   浏览：1246   添加时间：2013-04-01

1.概述：平板钢闸门是水利、电力工程中广泛应用的一种水工产品，在工程中起到拦截水流及调节水流的作用，以利于后续设备或其它工作顺利正常地进行。

      该闸门具有占地面积少，安装使用方便，止水性能好，投资小等特点。

2.型号说明

gm——□×□

表示公称孔口高度（mm）

表示公称孔口宽度（mm）

系列代号，表示钢闸门

3.结构及外形：平板钢闸门的结构及外形见后图。

4.安装：

4.1.安装前首先检查闸门一次予留槽是否符合图纸要求，有无影响安装的异物存在，并进行彻底清理。

4.2.先安装底槛，将底槛按图示位置放入予留槽中，位置找正后，固定并确保左右两端水平及上下游面水平。

4.3.以上固定后再安左右两导槽，确保导槽与底槛的的垂直度误差不超过2mm，孔口上下的尺寸误差不超过2mm，两槽内槽面同一上游面及同一下游面的平面度误差不超过2mm。

4.4.以上完毕后，用二次插筋将导槽与一次予留槽中的予埋板焊牢。

4.5.确定各尺寸准确无误后，方可进行二期混凝土的浇注，浇注时采用c25或c30细石砂浆。

4.6.闸门槽安装完毕后即二期混凝土凝固合格后，即可进行钢闸门的安装。

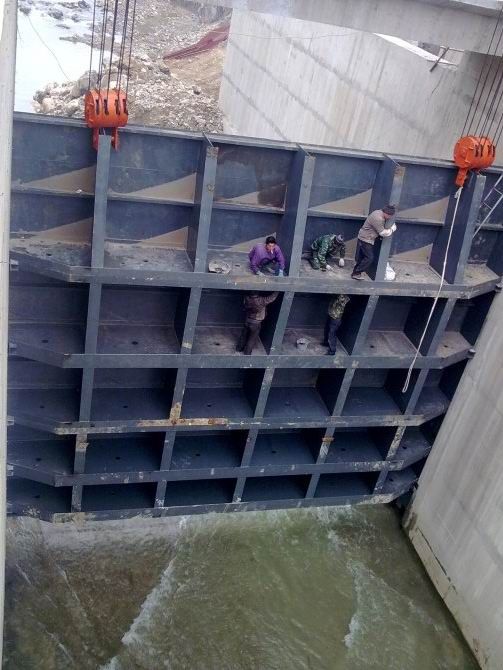

4.7.用起吊设备将钢闸门吊起自上而下放入闸槽中，若间隙太小难进入可修磨上游处的滑块，使之能顺利地进入，闸门全部进入闸门槽后，检查侧止水橡皮及底止水橡皮的密封情况，底止水若有缝隙可用角磨机修磨高处橡皮，直到无缝隙为止。

5.试验；闸门安装完毕后应进行无水试验及有水试验：无水试验：闸门开启关闭应灵活自如无卡滞现象；有水试验：闸门关闭时其渗水量应不大于0.1升/米•秒；门板应无永久性变形，且开启关闭灵活自如。6.使用：以上完毕后即可投入正常使用。

7.维护：

7.1.钢闸门不使用时应水平放置在地面上，有橡皮的一面朝上，吊装时应防止损伤橡皮。

7.2.闸门上方禁止堆放其他物品以防损伤橡皮。

7.3.钢闸门不得作为其他用途使用。
