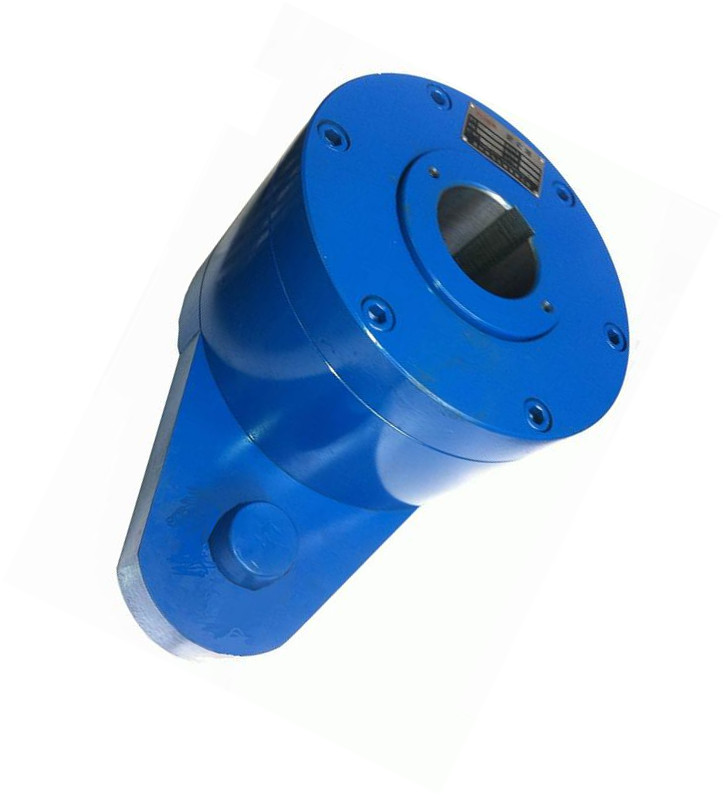

nf非接触式逆止器
上海啸力液压传动设备有限公司
价格:￥价格面议
设备类型：其它

型号：

品牌：国产

产地 : 国产

所在区域：上海市辖区

主要参数：

加工能力：

详细地址：查看申请
联系人：查看申请电话：查看申请

详情描述

一、结构特点 nf 型非接触式逆止器是装在减速机高速轴上的防逆转装置，噪音低、重量轻、易解脱、安装方便。在逆止器内部，有多个异型块分布在由内、外圈所形成的滚道中，当内圈正向运转时，带动异形块一起旋转，当转速超过非接触转速时，异形块在离心力的作用下发生偏转，与内、外圈脱离接触，从而实现无磨损运转。当内圈反向运转时，在弹簧的作用下，异形块与内、外圈接触并将其楔紧成一体，承受有内圈传送来的反向力矩。

二、型号意义

三、技术参数
型号额定逆止力矩非接触转速最高转速安装尺寸重量dmaxdmindd1hbll1l2l3nf-10100045015005032190282781501452520528nf-16160045015006045208323051601502522531nf-25250042515007050230383301701552525538nf-40400042515008060245423581851662830549nf-63630040015009070260453781951803035562nf-808000400150010080275484102101853535573nf-10010000400150011090295524402252203545598nf-1251250037515001301003305849225025040508154nf-1601600037510001401103606253226026040558175nf-2002000035010001501204056559030026050588214nf-2502500035010001601304407064633527050638256
额定逆止力矩：n.m/非接触转速(r/min)/最高转速(r/min)/安装尺寸:(mm)/重量：kg
注：1.d 优先系列32、35、40、42、45 、48、50、55、60、65、70、75、80、85、90、95、100、 110、120、130、140、150、160 2.内孔公差值为 e7 ，推荐配合公差为 e7/h6 。 3. 键槽尺寸及公差按 gb/t1095-2003 的 js9 制造。
四、结构简图


五、使用与维护：1、安装之前，检查轴的旋转方向是否和逆止器内圈旋向一致，当确定无误后，方可安装。2/安装时只能对内圈施压，若锤击压入时用软锤或加垫，免伤内圈，不得锤击外圈或其他部位，严禁对内圈加热。3、安装好的逆止器防转底座不得承受沿销轴轴线方向的载荷，为此需 3~5 毫米的安装间隙，否则将会导致逆止器工作时温度大幅度地升高影响使用。4、采用 2 号锂基润滑脂润滑，严禁采用含有极压添加剂、石墨、二硫化钼等成分的润滑脂。5、逆止器每使用半年进行例行检查并补充润滑，使用一年更换全部润滑油。6、定期检查防转底座安装螺栓的坚固情况，确保坚固有效。
