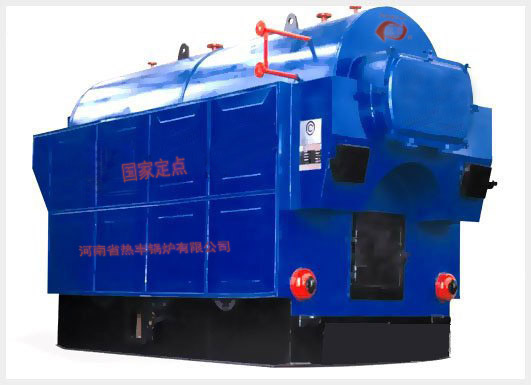

dzh型锅炉是一种卧式三回程水火管式快装燃煤蒸汽锅炉。在炉膛左右两侧设有三种形式成排的水冷壁管，在锅筒内布置有二组管束构成二个回程，该型蒸汽锅炉受热面充足，均可选配尾部受热面省煤器，并配有鼓风机、引风机实现机械通风，层状燃烧，煤种适应性广，消烟效果好。配置中阻式高效旋风除尘器（也可根据用户需要配备高效水磨石除尘器），烟尘排放浓度达到国家ii类地区的环保要求。烟气经过后拱上部燃烧室，由燃烧室向上通过后棚管烟室进入第一管束到前烟箱，再由前烟箱折入第二束至后烟箱，通过引风机抽引进入烟道、除尘器及烟囱，最后排向大气。该卧式燃煤蒸汽锅炉采取手动给煤，配备给水自动调节、高低水位报警、低水位联锁保护，引风机、送风机联锁保护等装置，易操作，安全可靠。 dzh型卧式三回程水火管式快装燃煤蒸汽锅炉具有成熟性、先进性、稳定性、可靠性和经济性。 1、成熟性：国内最早生产燃煤快装螺纹烟管锅炉的制造厂之一；自动化燃煤螺纹管锅炉，填补国内燃煤螺纹烟管蒸汽锅炉空白，十年来，产品多次更新换代，更趋成熟，同类产品已生产6000多台。 2、先进性：采用多项先进技术，如螺纹烟管、炉内强化燃烧，dzh燃煤锅炉荣获国家、机械工业部颁发荣誉证书。 3、稳定性：锅炉运行平稳，故障率低，未发生重大安全事故，早期锅炉最长运行时间已达20年。 4、可靠性：国内唯一一家对锅壳式锅炉进行过20万次疲劳试验的锅炉厂家 5、经济性：热效率高，节约燃料，经济性好，被国家经贸委和河南省环保局评为节能产品。

项目	单位	技术参数
型号		dzh1-0.7-aii	dzh1-1.0-aii	dzh2-0.7-aii	dzh2-1.25-aii	dzh4-1.25-aii
外形尺寸	m	3.9×1.85×3.12	3.9×1.85×3.12	4.5×2.24×3.32	4.46×2.24×3.23	5.3×2.44×3.6
蒸发量	t/h	1.0	1.0	2.0	2.0	4.0
工作压力	mpa	0.7	1.0	0.7	1.25	1.25
蒸汽温度	℃	171	184	171	194	194
热效率	%	77	77	77	78	78
耗煤量	kg/h	119	119	235	235	410
受热面积	m2	39.4	43.3	65.6	73.6	146.3
炉排面积	m2	1.9	1.9	3.74	3.74	3.93
燃烧方式		层燃	层燃	层燃	层燃	层燃
适用煤种		ii类烟煤	ii类烟煤	ii类烟煤	ii类烟煤	ii类烟煤
重量	t	9.2	10.3	12.6	13.2	17.8
