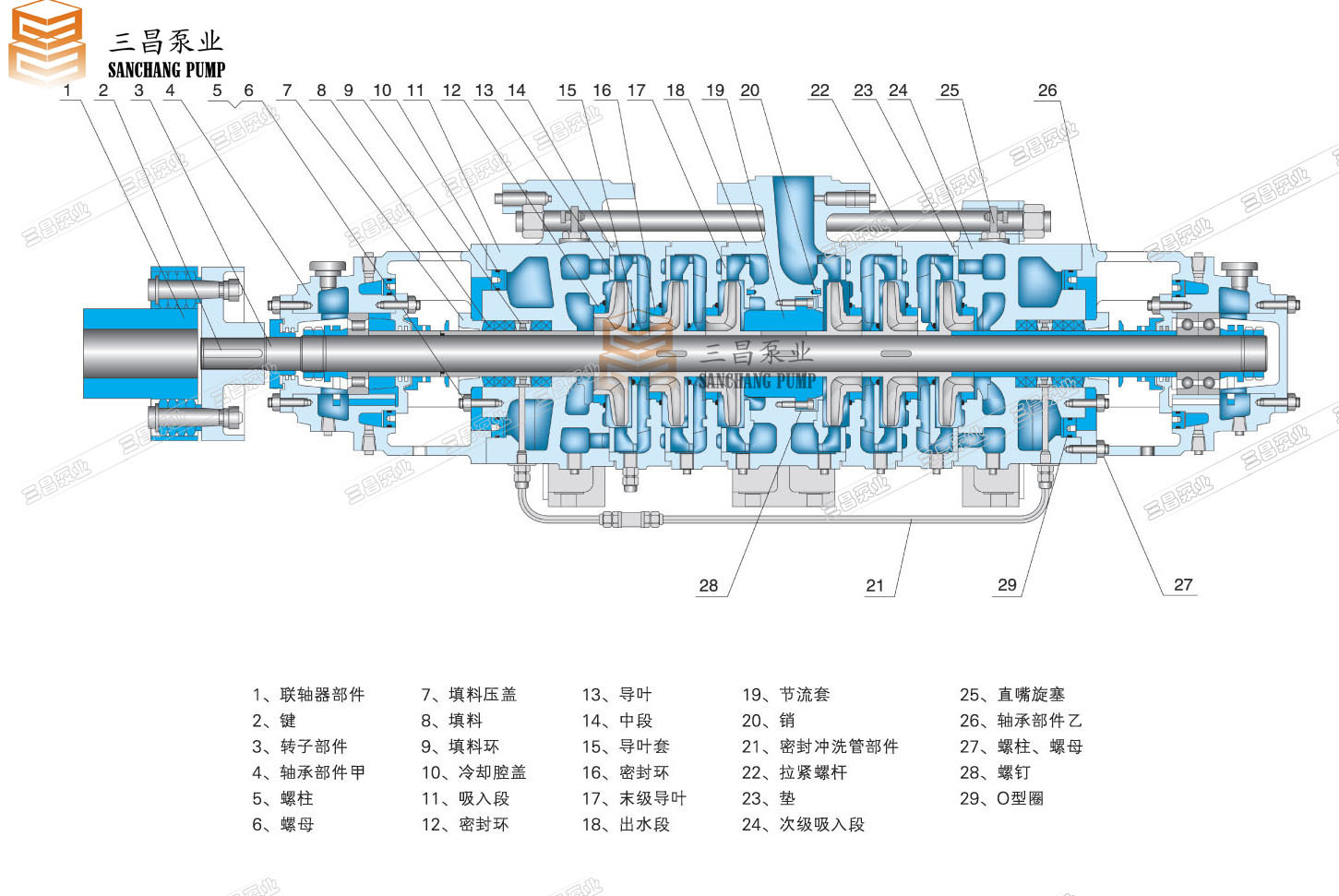

ZD450-60*4自平衡多级泵结构简介

1.自平衡泵为单吸多级卧式节段式离心泵

2.泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

3.主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成

4.泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；

5.转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成

6.轴承采用“固-游式”干油（稀油润滑）润滑结构，驱动端（联轴器端）采用圆柱滚子轴承（一个），末端采用角接触球轴承（装二个）

泵通过弹性柱销联轴器或膜片联轴器（一般是柱销联轴器0由原动机直接驱动。所有多级泵从原动机（电机）方向看，泵为顺时针方向旋转

7.对称布置叶轮的转子部件，转子部件上叶轮分高低压区两端，轴向力相互抵消而平衡，泵采用对称布置，可基本消除轴向力，泵变工况运行的瞬时轴向力和因加工误差及螺旋密封而产生的残余轴向力（如单级数泵5级、还有一个叶轮的推力），残余轴向力由一对背靠背的角接触球轴承承受。（角接触球轴承一个定位，一个进行调整）

ZD450-60*4自平衡多级泵型号介绍:

ZD450-60*4

ZD:ZD自平衡多级泵

450:ZD自平衡多级泵设计点流量是450m3/h

60:ZD自平衡多级泵设计点的扬程是60m

4:ZD自平衡多级泵的级数为4级

ZD450-60*4自平衡多级泵优势:

ZD型高效自平衡泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，、是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高5-14%，同时彻底解决因平衡装置失效而导致平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长泵的使用寿命。多年的运行证明，该产品性能达到国际同类产品的先进水平。

ZD450-60*4自平衡多级泵概述：

供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。材质有HT200、QT600、304、304L、316L、317L、904L、CD4等各种材质可供用户选。

ZD450-60*4自平衡多级泵设计：

符合API610 8th /API610 9th /API610 10th 标准设计

密封系统按照API682第二版设计

最大流量Qmax=850m3/h

最大扬程Hmax=1800m

最大转速nmax=2950rpm

运行温度t≤210℃

ZD450-60*4自平衡多级泵应用：

用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。适用于矿山、工厂和城市给排水工程之用。

ZD450-60*4自平衡多级泵主要用途：

在工业用电站内给水输送

在工业设备中的锅炉供水系统和冷凝水输送

在石油，石油化工，煤化工，化学工业介质输送

在剪切设备中的冷水输送

在除氧化皮设备中的压力水输送

在工业过程中的高压水生产

化工工艺流程

油田注水，矿山排水

卤液采输

压缩机、去氧化皮机、脱壳机等设备的水输送
