btbm自控钠离子交换器
▲单阀单罐，间断供水
由一个交换罐、一个控制阀和一个盐箱组成，再生时停止产水2小时。适用于间供水的场合，若需连续供水，则需配置一个可储存2.5小时软水量的水箱。
▲单阀双罐，一用一备，交替供水
采用单台控制阀来控制两台交换罐交替供水，当运行的交换罐已产出了设定的软水水时，即自动转换到再生状态，同时启动另一台交换罐投入运行，实现不间断供水。适用于需要连续供水的场合。

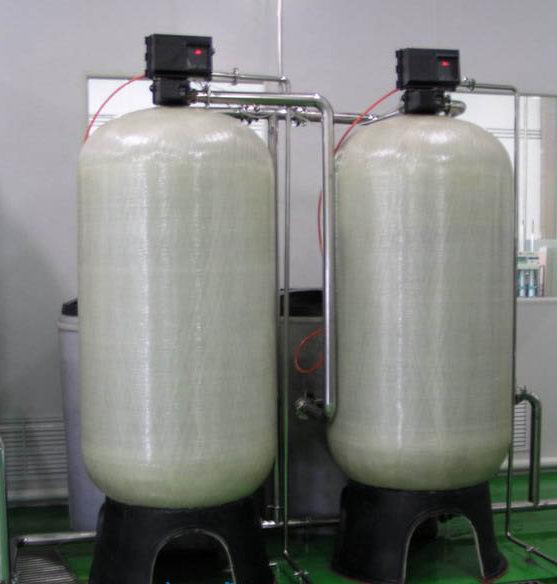

▲双阀双罐，交替再生，同时供水
由两个控制阀，两个交换罐和两个盐箱组成，当软化水量达到设定值后，一罐开始再生，再生完毕后，返回供水状态。同时另一罐开始再生，再生完毕后，也返回供水状态，双罐同时供水。适用于出水量大的连续供水场合。
产品特点：
1、质量可靠、性能稳定：采用美国进品多路控制阀，实现全自动控制运行。
2、高效低耗：水、电、盐耗量为同类产品的30%～60%
3、控制形式多样：可采用时间控制或流量控制方式
4、安全环保，满足各类需要：阀体采用几铅黄铜、耐腐、抗污染，交换罐材质有玻璃钢、不锈钢，盐桶材质有pe塑料、不锈钢。
应该范围：可广泛运用于工业或民用软化水设备
产品概述：
技术参数：原水温度：5℃～50℃
原水压力：0.2～0.6mpa
出水硬度：0.03mmol/l
原水硬度：≦6mmol/l
功耗：10～40w
电源：220v/50hz
盐耗：<100克/克当量 水耗：<产水量的2%
●安装要求
▲设备应安装在平整的混凝土基础上，并就近设置排水沟和地漏。
▲盐箱应靠近交换罐，吸盐管应尽量短。
▲进水管上应装压力表，出水管应设取样口。
▲进、出水管上应装手动阀门，进、出水管之间应设旁通阀。
▲排污管上不应装阀门，管长不应超过3m，管端不要插入地漏，以便观察水流。
▲外接管道应做支架，避免控制阀承受外力。
▲当进水压力＜0.2mpa时，应加装加压泵。
▲不可用加碘盐、加钙盐作再生剂。
|
|
|
1
时间型设备配套选型表（表1）
|
序号 |
型号
|
处理水量m3/h |
树脂罐 Ø*h*个数（mm） |
盐箱 |
树脂填充量 |
进出水管径（dn） |
||
|
Ø*h个数（mm） |
容积（l） |
体积（l） |
数量（袋） |
|||||
|
1 |
sn-0.5-bl-t
|
0.5 |
200*1100*1 |
350*750*1 |
60 |
25 |
1 |
20-25 |
|
2 |
sn-1-bl-t |
1 |
250*1400*1 |
430*820*1 |
100 |
50 |
2 |
20-25 |
|
3 |
sn-2-bl-t |
2 |
300*1400*1 |
430*820*1 |
100 |
75 |
3 |
25 |
|
4 |
sn-3-bl-t |
3 |
350*1650*1 |
530*590*1 |
200 |
100 |
4 |
25 |
|
5 |
sn-4-bl-t |
4 |
400*1650*1 |
530*590*1 |
200 |
150 |
6 |
25 |
|
6 |
sn-6-bl-t |
6 |
500*1750*1 |
660*1100*1 |
300 |
200 |
8 |
40 |
|
7 |
sn-8-bl-t |
8 |
600*1900*1 |
750*1220*1 |
500 |
300 |
12 |
40 |
|
8 |
sn-10-bl-t |
10 |
750*1900*1 |
1080*1150*1 |
1000 |
550 |
22 |
40-50 |
|
9 |
sn-15-bl-t |
15 |
900*2100*1 |
1080*1150*1 |
1000 |
800 |
32 |
50 |
|
10 |
sn-20-bl-t |
20 |
1000*1900*1 |
1080*1150*1 |
1000 |
850 |
34 |
50 |
|
11 |
sn-25-bl-t |
25 |
1000*2200*1 |
1080*1150*1 |
1000 |
900 |
36 |
50 |
|
12 |
sn-30-bl-t |
30 |
1200*2300*1 |
1370*2350*1 |
2000 |
1050 |
42 |
50-65 |
|
13 |
sn-35-bl-t |
35 |
1200*2400*1 |
1370*2350*1 |
2000 |
1125 |
45 |
50-65 |
|
14 |
sn-40-bl-t |
40 |
1500*2400*1 |
1370*2350*1 |
2000 |
1750 |
70 |
65-80 |
|
15 |
sn-50-bl-t |
50 |
1500*2500*1 |
1370*2350*1 |
2000 |
1875 |
75 |
65-80 |
2
单罐单阀流量设备配套选型表（表2）
|
序号 |
型号
|
处理水量m3/h |
树脂罐 Ø*h*个数（mm） |
盐箱 |
树脂填充量 |
进出水管径（dn） |
||
|
Ø*h个数（mm） |
容积（l） |
体积（l） |
数量（袋） |
|||||
|
1 |
sn-0.5-bl-m |
0.5 |
200*1100*1 |
350*750*1 |
60 |
25 |
1 |
20-25 |
|
2 |
sn-1-bl-m |
1 |
250*1400*1 |
430*820*1 |
100 |
50 |
2 |
20-25 |
|
3 |
sn-2-bl-m |
2 |
300*1400*1 |
430*820*1 |
100 |
75 |
3 |
25 |
|
4 |
sn-3-bl-m |
3 |
350*1650*1 |
530*590*1 |
200 |
100 |
4 |
25 |
|
5 |
sn-4-bl-m |
4 |
400*1650*1 |
530*590*1 |
200 |
150 |
6 |
25 |
|
6 |
sn-6-bl-m |
6 |
500*1750*1 |
660*1100*1 |
300 |
200 |
8 |
25-40 |
|
7 |
sn-8-bl-m |
8 |
600*1900*1 |
750*1220*1 |
500 |
300 |
12 |
40 |
|
8 |
sn-10-bl-m |
10 |
750*1900*1 |
1080*1150*1 |
1000 |
550 |
22 |
40-50 |
|
9 |
sn-15-bl-m |
15 |
900*2100*1 |
1080*1150*1 |
1000 |
800 |
32 |
50 |
|
10 |
sn-20-bl-m |
20 |
1000*1900*1 |
1080*1150*1 |
1000 |
850 |
34 |
50 |
|
11 |
sn-25-bl-m |
25 |
1000*2200*1 |
1080*1150*1 |
1000 |
900 |
36 |
50 |
|
12 |
sn-30-bl-m |
30 |
1200*2300*1 |
1370*2350*1 |
2000 |
1050 |
42 |
50-65 |
|
13 |
sn-35-bl-m |
35 |
1200*2400*1 |
1370*2350*1 |
2000 |
1125 |
45 |
50-65 |
|
14 |
sn-40-bl-m |
40 |
1500*2400*1 |
1370*2350*1 |
2000 |
1750 |
70 |
65-80 |
|
15 |
sn-50-bl-m |
50 |
1500*2500*1 |
1370*2350*1 |
2000 |
1875 |
75 |
80 |
