详细介绍：

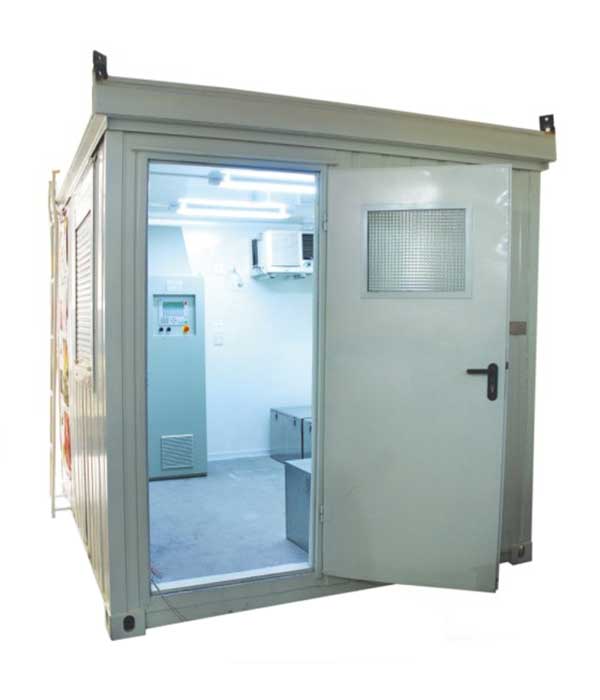

该装置由变频控制箱、励磁变压器、电抗器和电容分压器组成。利用电抗器和试品电容串联组成LC谐振回路，通过调节输出频率，找到谐振点，在被试品上获得较高的试验电压。它是用小容量低电压的电源获得高电压大容量的输出，是当前高压试验的一种新方法，已得到广泛的应用。串联谐振试验装置基本原理是采用可调频（20-400Hz）串联谐振试验设备与被试品电容谐振产生正弦波交流试验电压。
调频串联谐振装置主要适用于电力、冶金、工矿企业动力部门等用户的10kV、35kV、110kV、220 kV、500 kV的交联橡塑电力电缆，66kV、110 kV、220kV、500 kV、750 kV、1000 kV高压开关、组合电器（GIS）的变频交流耐压试验，水力和火力发电机或电力变压器等的交流耐压试验。
技术指标
|
参数/型号 |
变频电源/励磁变 |
电抗器 |
分压器 |
适用对象 |
|
SYFB-132 kVA/66 kV |
6kW/6kVA |
33 kV /2A 二台 |
70 kV |
10 kV电缆≤3km(300mm2) 35 kV电缆≤1km(300mm2) |
|
SYFB-330VA-22/66 kV |
15kW/15kVA |
22 kV /2.5A 六台 |
70 kV |
10 kV电缆≤8km(300mm2) 35 kV电缆≤2.5km(300mm2) 兼容10 kV～35 kV开关，变压器 |
|
44 kV /1.5A 两台 |
70 kV |
电容量为0.13～0.2uF,容量≤300MW，出口电压≤20 kV发电机 |
||
|
SYFB-330 kVA-54/220 kV |
54 kV /1A 四台 |
220 kV |
110 kV电缆≤2km(400mm2) 110 kV断路器及母线、全绝缘主变压器、GIS等 |
|
|
SYFB-640 kVA-128 kV |
25kW/25kVA |
32 kV /2.5A 八台 |
130 kV |
10 kV电缆≤10km(300mm2) 35 kV电缆≤4km(300mm2) 110 kV电缆≤1km(400mm2) |
|
125 kV /1A 四台 |
2*250 kV |
220 kV及以下系统的断路器及母线、全绝缘主变压器、GIS、PT、CT、穿墙套管、支撑绝缘子等 |
||
|
SYFB-1460 kVA-50/200 kV |
50kW/ 50kVA |
50kV /8A 四台
|
220 kV |
10 kV电缆≤20km(300mm2) 35 kV电缆≤8km(300mm2) 110 kV电缆≤2km(400mm2) 220 kV电缆≤1km(400mm2) 兼容35～110 kV GIS |
|
SYFB-3000 kVA-50/200 kV |
100kW/ 100kVA |
50kV /16A 四台
|
220 kV |
110 kV电缆≤4km(400mm2) 220 kV电缆≤2km(400mm2) 60-110kV 50MVA容量及以下变压器耐压
|
|
SYFB-6000 kVA-250/750 kV |
200kW/ 200kVA |
250kV /5A 三台 |
3*250 kV |
500kV及以下电压等级的GIS、CT、CVT、耦合电容器、断路器、高压套管等电力设备的交流耐压试验 500KV 200MVA及以下等级变压器感应耐压 500KV以下电缆耐压试验 |
|
SYFB-6000 kVA-250/1000 kV |
400kW/ 400kVA |
280kV /5A 四台 |
4*250 kV |
1、500kV-1000KV PT耐压试验 2、1000kV及以下CT励磁特性试验电源（低频法） 3、110-330kV 333MVA容量及以下油浸变压器耐压 4、750MVA容量以下500-750kV单相变压器耐压 5、35～500kV电缆耐压试验 |
相关应用
1) 适用于10 kV～500 kV电缆交流耐压试验
2) 适用于66 kV～1000 kV 高压开关、PT、CT、GIS系统交流耐压试验
3) 适用于水力和火力发电机的交流耐压试验
体积小重量轻便于现场作业
